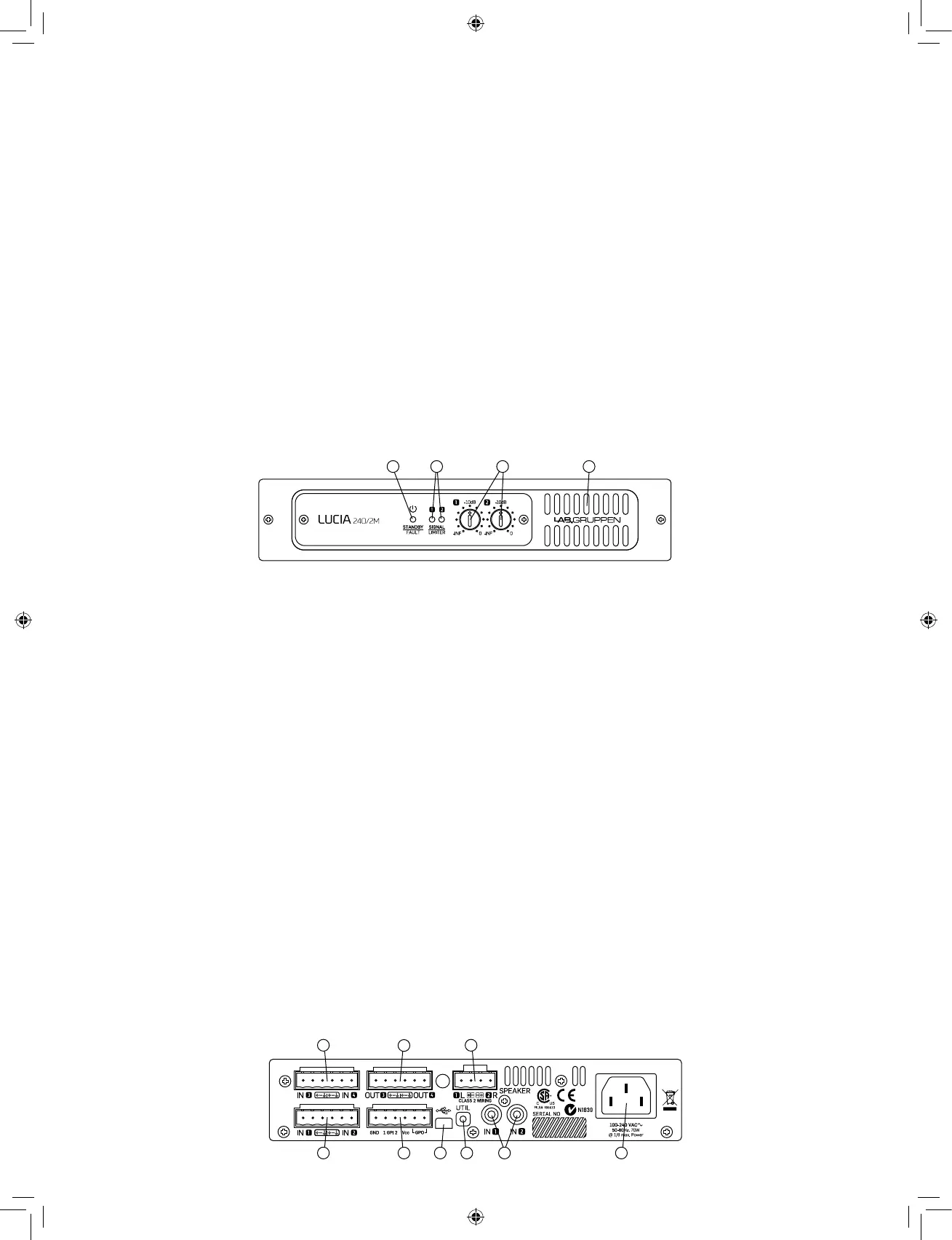

Vorderseite (alle LUCIA-Modelle)
An der Vorderseite befinden sich die folgenden Verstärker-Statusanzeigen:
1 LED-Anzeige für Betriebszustand (Standby/angeschaltet): Diese
dreifarbige LED leuchtet gelb, wenn sich der Verstärker im Standby-Modus
befindet. Sie leuchtet grün, wenn der Verstärker eingeschaltet ist. Wenn der
Verstärker in den Schutzmodus wechselt, blinkt die LED rot, und die Laut
-
sprecherausgänge werden stummgeschaltet. Weitere Informationen über
den Schutzmodus entnehmen Sie bitte dem Betriebshandbuch zu diesem
Produkt.
2 Signal-/Limiter-/Clip-Anzeigen: Eine dreifarbige LED zeigt den Status
jedes Verstärkerkanals wie folgt an:
Grün: Es liegt ein Signal am Eingang an, und der Verstärkerkanal arbeitet
normal.
Gelb: Die Signalbegrenzung (Limiter) für diesen Kanal ist aktiv. Eine Begren
-
zung erfolgt, wenn …
• der Kanal die Spannungsgrenze erreicht, die sich aus der automatischen
Voltage Peak Limiter (VPL)-Einstellung ergibt.
• der maximale Ausgangsstrom erreicht ist.
• das Netz die Versorgungsspannung nicht liefern kann.
Rot: Es kommt entweder am Eingang oder im DSP des Kanals zu Clipping.
3 Signalabschwächer: Die Eingangskanäle 1 und 2 sind mit Signalab
-
schwächern ausgestattet. Der Einstellbereich der Signalabschwächer reicht
von -unendlich bis 0 dB.
Anmerkung: Bei den Konstantspannungs-Mono-Modellen der
LUCIA-Reihe (120/1-70 und 240/1-70) können mit den
Signalabschwächern die Pegel der Signale eingestellt werden, die
von den Eingängen zum Ausgang geführt werden. Damit ist die
Eingangsauswahl bzw. eine Mischung der Signale möglich.
4 Lufteinlass: Stellen Sie sicher, dass der Lufteinlass nicht blockiert oder
abgedeckt wird.
Rückseite: Niedrigohmige Modelle mit zwei Ausgängen
(LUCIA 60/2, 120/2, 240/2, 60/2M, 120/2M, 240/2M)
1 Symmetrische Audio-Eingänge (1 und 2): Die symmetrischen Eingän-
ge sind als dreipolige Euroblock-Anschlüsse ausgeführt. Die korrekte Polarität
(+ / -) und die Schutzleiteranschlüsse sind auf der Rückseite des Verstärkers
angegeben.
2 Unsymmetrische Audio-Eingänge (1 und 2): Schließen Sie an diese
beiden Cinch-Eingänge unsymmetrische Signalquellen (zum Beispiel Video
-
monitore oder CD-Player) an. Anmerkung: Die symmetrischen und unsym-
metrischen Eingänge sind parallel geschaltet. Es sollte zu jedem Zeitpunkt
nur an jeweils ein Eingangspaar eine Signalquelle angeschlossen sein.
3 Lautsprecherausgänge: Schließen Sie hier Lautsprecher mit einer
Nennimpedanz von 2, 4, 8 oder 16 Ohm an. Die maximale Strombelastung
für den Anschluss beträgt 41 Ampere (was über der Kapazität des Verstärkers
liegt). Es können Kabel mit einem Durchmesser von bis zu 4 mm
2
(12 AWG)
verwendet werden. Achten Sie auf die Polarität, um zu vermeiden, dass es zu
Frequenzauslöschungen im Bassbereich kommt.
Anmerkung: Eine Verbindung im Bridge-Modus wird nicht unterstützt.
4 GPIO/Fernbedienungs-Anschluss: Schließen Sie externe Steue
-
rungs- und Statusüberwachungsgeräte an diesen sechspoligen Eurob-
lock-Anschluss an. Siehe hierzu auch den Abschnitt „GPIO-Konfiguration“ im
folgenden Kapitel „Einrichtung und Betrieb“.
5 USB-Anschluss: Schließen Sie hier zum Herunterladen von Presets einen
externen Computer an. Siehe hierzu auch den Abschnitt „DSP/Matrix-Kon
-
figuration“ im Betriebshandbuch. Der Anschluss erfolgt über ein USB-Kabel
mit Mini-B-Stecker (im Lieferumfang enthalten).
6 UTIL-Taster (Utility): Mit diesem eingelassenen Taster kann das Gerät zur
Aktualisierung der integrierten Software (Firmware) in den Update-Modus
geschaltet werden. Um den Update-Modus zu aktivieren, müssen Sie diesen
Taster drücken und halten, während ein USB-Stecker in die USB-Buchse
gesteckt wird. Weitere Informationen finden Sie in der Betriebsanleitung
(Operation Manual).
7 Netzanschluss: Schließen Sie an dieser Buchse das mit dem Produkt
gelieferte Stromkabel an.
Nur auf der Rückseite der Modelle 60/2M, 120/2M und 240/2M nden
Sie außerdem die folgenden Anschlüsse und
Bedienelemente:
8 Symmetrische Audio-Eingänge (3 und 4): Die symmetrischen Eingän
-
ge sind als dreipolige Euroblock-Anschlüsse ausgeführt. Die korrekte Polarität
(+ / -) und die Schutzleiteranschlüsse sind auf der Rückseite des Verstärkers
angegeben.
9 Matrix-Line-Ausgänge: Die symmetrischen Ausgänge sind als dreipo
-
lige Euroblock-Anschlüsse ausgeführt.Die korrekte Polarität (+/-) und die
Schutzleiteranschlüsse sind auf der Rückseite des Verstärkers angegeben.
1 2 3 4
1
8 3
5 74
9
6 2
