Lamborghini Caloreclima EM 3-E - Composants Principaux; Dimensions

54
FR

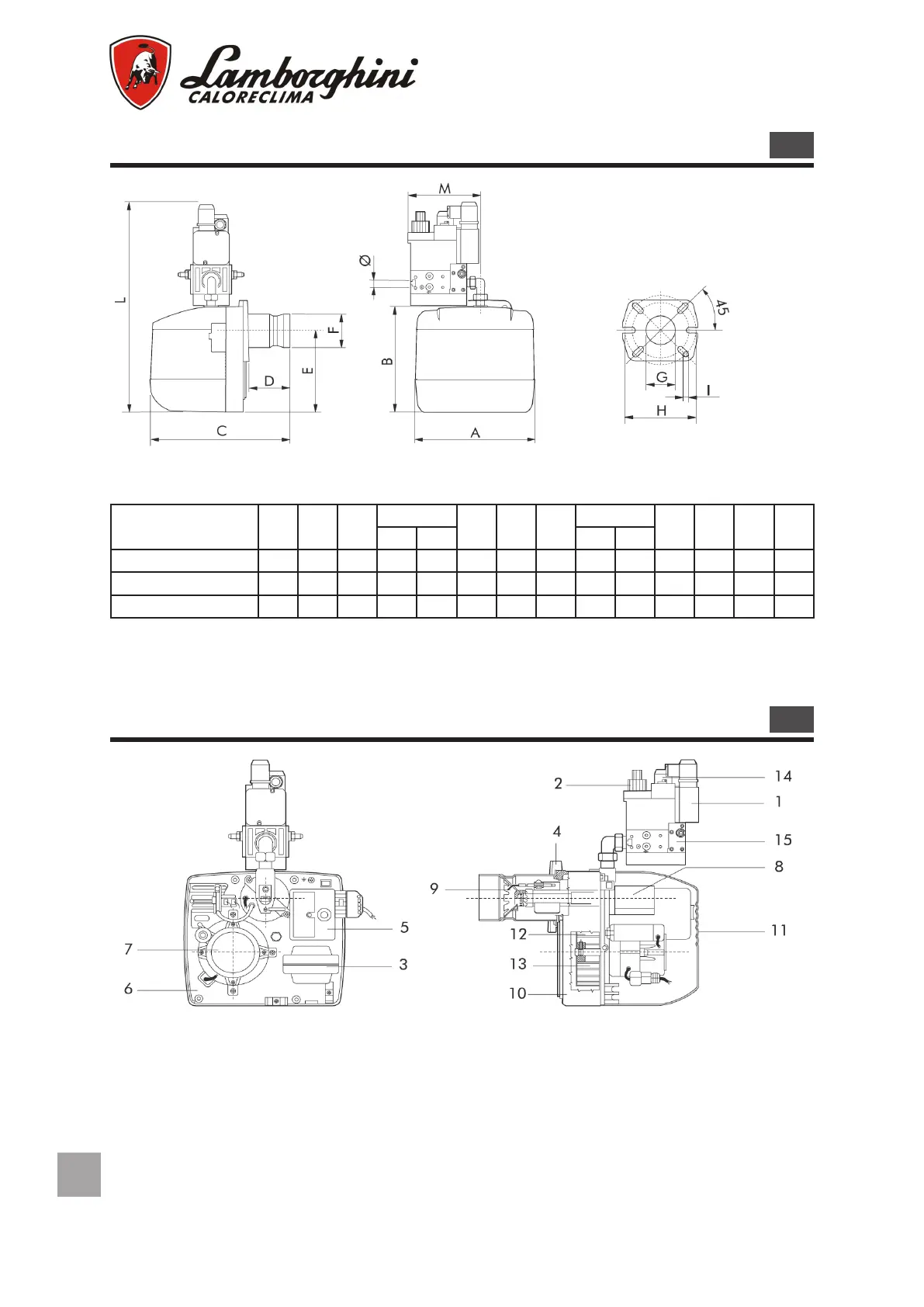

DIMENSIONS
Légende
1 Pressostat du gaz
2 Vanne de fonctionnement
3 Transformateur d’allumage
4 Bride de xation chaudière
5 Coret de sécurité
6 Plaque des composants
7 Moteur
8 Pressostat de l’air
9 Tête de combustion
10 Corps du brûleur
11 Core
12 Clapet de l’air
COMPOSANTS PRINCIPAUX
13 Ventilateur
14 Vanne de securité
15 Filtre stabilisateur
M
M
* Les dimensions sont en proportion avec le brûleur équipé de rampe de 20 mbars.
Modéle A B C
D
E Ø F Ø G
Ø H
I L* M* Ø
min max min max
EM 3-E 250 215 320 - 90 160 80 85 135 160 M8 410 170 1/2"
EM 6-E 280 247 342 - 90 195 80 85 135 160 M8 410 170 1/2”
EM 9-E 280 247 417 40 140 195 90 95 135 160 M8 445 195 3/4”
