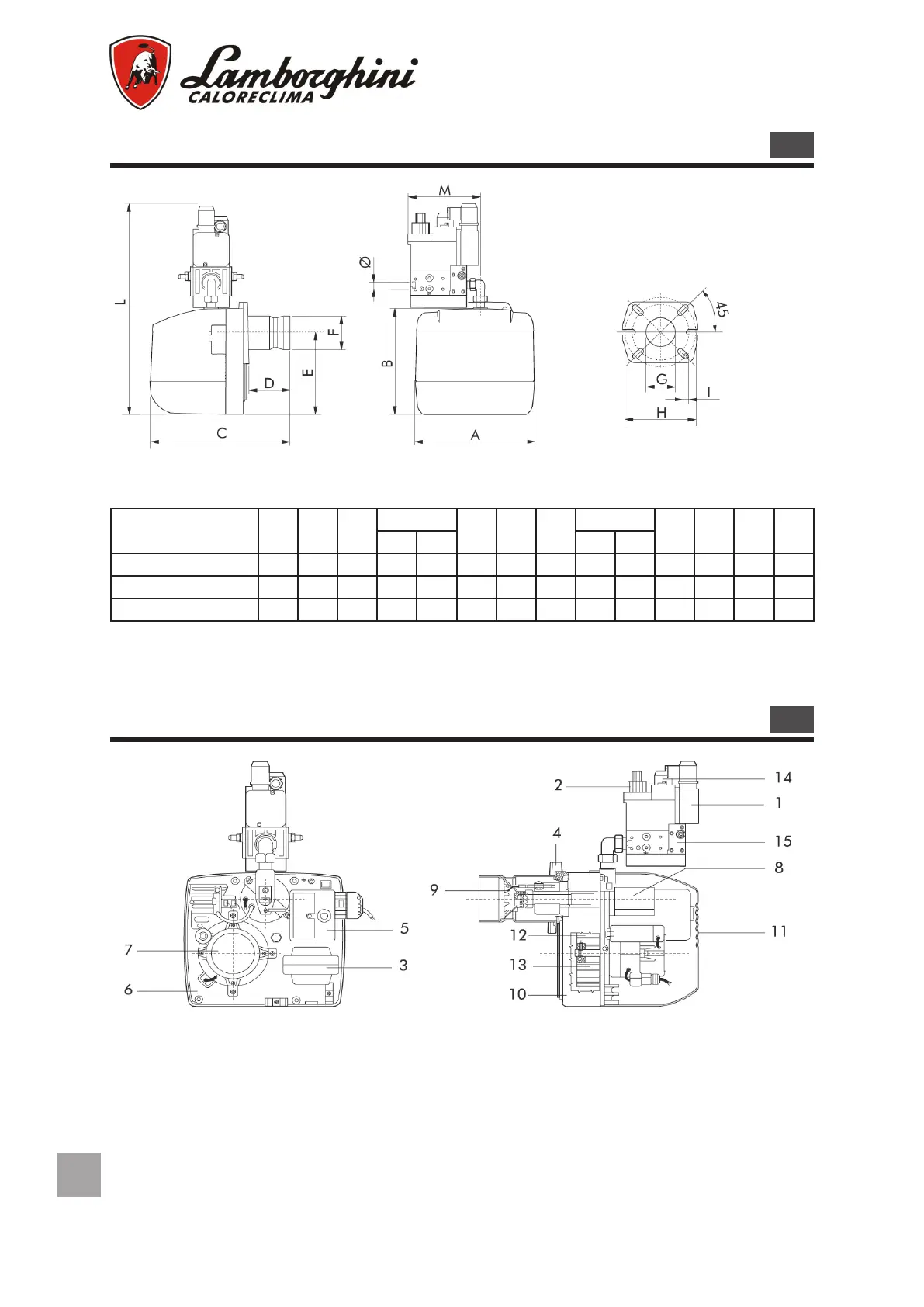

Lamborghini Caloreclima EM 3-E - Componentes Principales; Medidas

78
ES
MEDIDAS
Descripción
1 Presóstato gas
2 Válvula de funcionamiento
3 Transformador de encendido
4 Brida para unirlo a la caldera
5 Caja de control
6 Placa componentes
7 Motor
8 Presostato aire
9 Cabezal de combu-
stión
10 Cuerpo del quema-
dor
11 Tapa protectora
COMPONENTES PRINCIPALES
12 Clapeta del aire
13 Ventilador
14 Válvula de securidad
15 Filtro estabilizador
M
M
* Las dimensiones corresponden al quemador con una rampa de 20 mbar instalada.
Modelo A B C
D
E Ø F Ø G
Ø H
I L* M* Ø
min max min max
EM 3-E 250 215 320 - 90 160 80 85 135 160 M8 410 170 1/2"
EM 6-E 280 247 342 - 90 195 80 85 135 160 M8 410 170 1/2”
EM 9-E 280 247 417 40 140 195 90 95 135 160 M8 445 195 3/4”
