1. Das Grundgerüst 9 auseinanderziehen und Gelenke im Faltteil
fest einrasten.
2. Belagbrücke 23 in die Quersprossen des Grundgerüstes ein-
rasten. Dazu dürfen nur die 1., 2. oder 3. Sprosse von unten
benutzt werden.
3. Lenkrollen 1 in die Standleitern des Grundgerüsts 9 einstecken
und mit Schrauben und Muttern gegen Herausfallen sichern.
1. Das Grundgerüst
9 auseinanderziehen und Gelenke im Faltteil
fest einrasten.
2. Durchstiegsbrücke 24 in die oberste Quersprosse des Grund-
gerüstes einrasten.
3. Lenkrollen 1 in die Standleitern des Grundgerüsts 9 einstecken
und mit Schrauben und Muttern gegen Herausfallen sichern.
4. Zwei 1,00-m-Standleitern
10 auf das Grundgerüst 9 stecken
und mit zwei Rückenlehnen 16 aussteifen. Die Standleiterstöße
sind mit Federsteckern 15 zu sichern.
5. AUFBAUFOLGE Sicherheitsaufbau P2
Die allgemeinen Aufbau- und Verwendungshinweise auf den Seiten 4 – 5
sind zu beachten. Die Einrastklauen aller Teile sind von oben her in die
Standleitern einzurasten. Das Gerüst ist nach dem Grundaufbau lotrecht
auszurichten.
Die Lenkrollen sind beim Auf-, Um- oder Abbau, bzw. während
sich Personen auf dem Gerüst befinden, zu arretieren.
Keile im System sind bis zum Prellschlag festzuschlagen.
Schraubkupplungen sind generell fest anzuziehen (50 Nm).
Auf der obersten Gerüstebene kann anstelle zweier Rückenlehnen auch
eine Doppelrückenlehne 17 bzw. ein FG-Träger 18 montiert werden. Bitte
beachten Sie in diesem Fall, dass für die Montage und die Demontage
zwei zusätzliche Rückenlehnen vorhanden sein müssen, um den kollek-
tiven Seitenschutz zu gewährleisten. Diese können nach dem Einsetzen
der Doppelrückenlehne bzw. des FG-Trägers wieder entfernt werden.

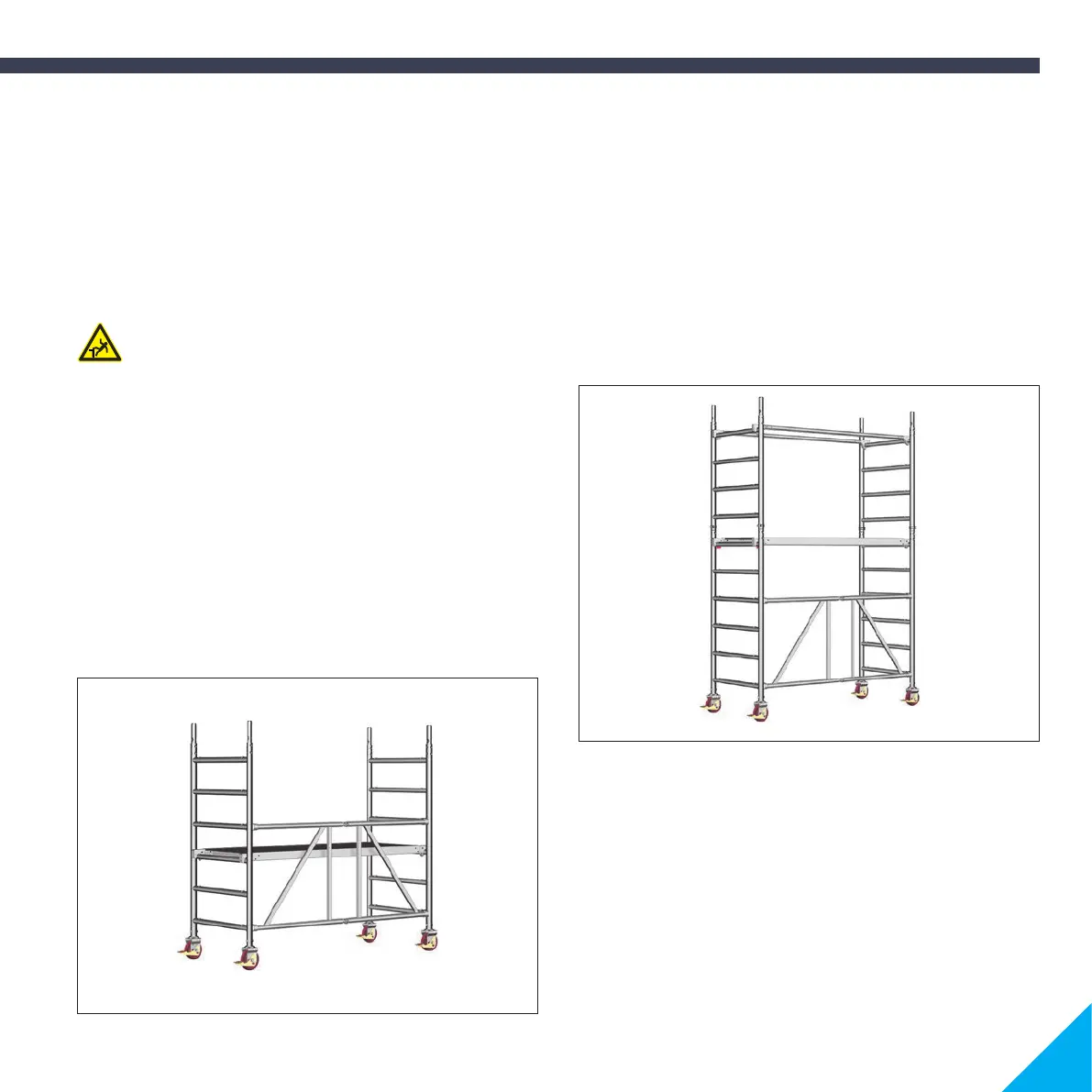

Grundaufbau
Gerüsttyp 1406200
Grundaufbau
Gerüsttyp 1406210
