Bild 7
Bild 8
An jedem Holm der Standleiter
11 eine Gerüststütze 27 anbringen.
Dazu die Halbkupplung direkt unterhalb der Sprosse der Standleiter 11
befestigen. Vor dem Festziehen der Sterngriffe (Handräder) die
Gerüststützen in der richtigen Stellung wandseitig oder freistehend
fixieren und dann durch die Sterngriffe festziehen. Durch Verschieben
der Halbkupplung auf der Gerüststütze sicherstellen, dass der Fuß
fest auf dem Boden steht. Die untere Halbkupplung oberhalb der
untersten Sprosse der Standleiter 11 befestigen und diese mit dem
Sterngriff festziehen.

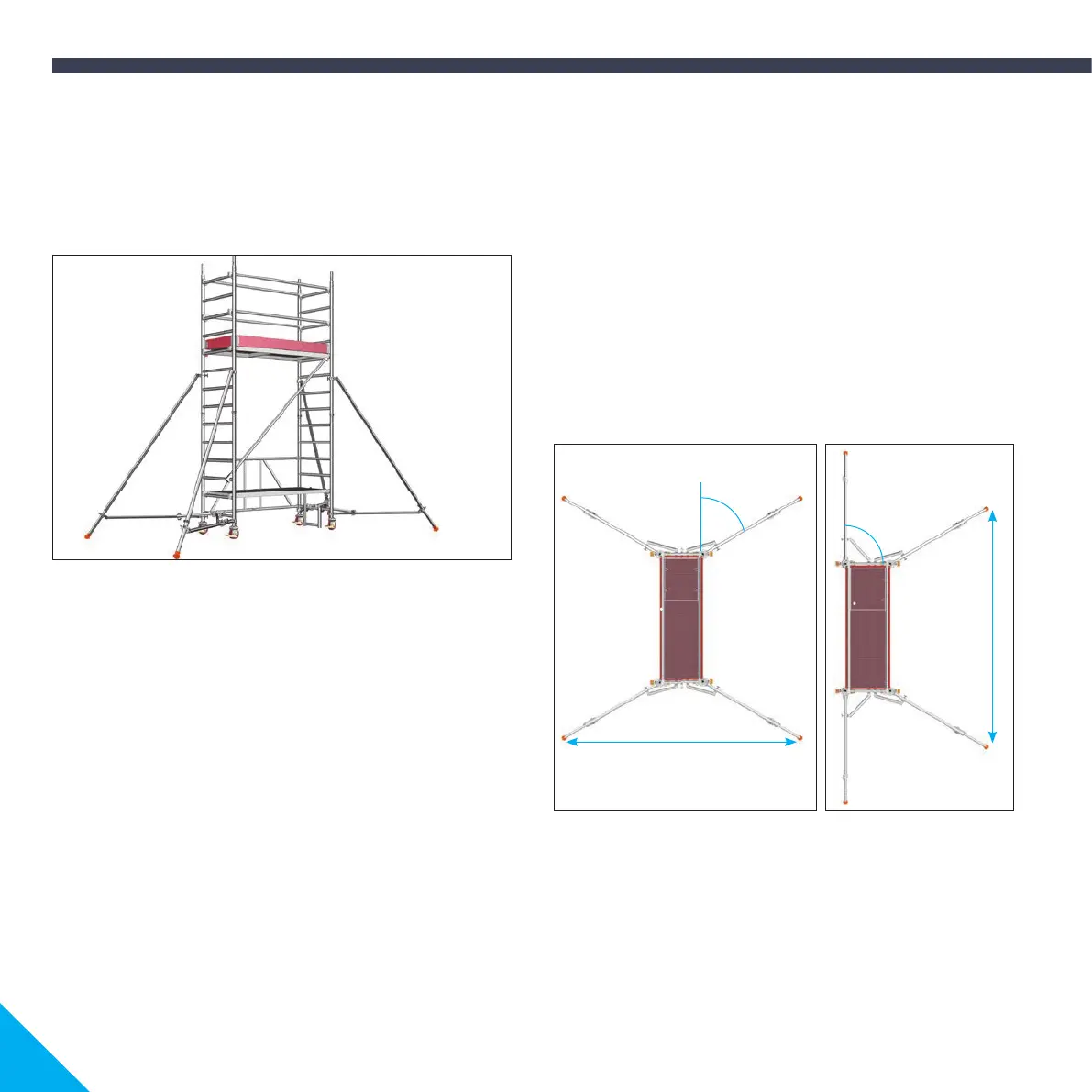

Die Position der Gerüststützen ist wie folgt einzustellen:
Freistehender Aufbau: jeweils ca. 60° zur Gerüstlängsseite
(Bild 7).
Wandseitiger Aufbau: Wandseitig ca. 90° zur Gerüststirnseite
Wandabgewandte Seite ca. 60° zur
Gerüstlängsseite (Bild 8).
Die genannten Winkelmaße können nach Anbau der Gerüststützen
anhand der Längenmaße „Abstand L“ überprüft werden.
Um sicherzustellen, dass sich die Position nicht verändern kann, nun
die FG-Verdrehsicherung
28 an die Gerüststütze 27 und an die Sprosse
der Standleiter 11 anbringen.
Die FG-Verdrehsicherung durch Verschieben der Halbkupplung auf
der Gerüststütze 27 so einstellen, dass die Halbkupplung unter
der ersten Sprosse der Standleiter befestigt ist. Es muss gewähr-
leistet sein, dass an der Gerüststütze ausziehbar die Federstecker
in den teleskopierbaren Teilen sicher einrasten. Bei Verfahren des
Fahrgerüstes ist die Gerüststütze max. 2 cm vom Boden anzuheben.
Für Arbeiten, die an einer tragfähigen Wand ausgeführt werden,
kann die Ballastierung entsprechend der Tabelle Ballastierung
(s. Seite 8 – 10) vorgenommen werden.
Vor Aufbau Seite 11 „Grundaufbau für Fahrgerüsttypen ohne
Fahrbalken“ beachten. Bei dieser Aufbauform entfallen die festen und
verstellbaren Fahrbalken. Sie werden durch ausziehbare Gerüststützen
27 ersetzt.
Freistehender Aufbau
Abstand L = min. 3,20 m
Abstand L = min. 3,20 m
ca. 60°
ca. 90°
Wandseitiger Aufbau
