7. MONTAJE: SEGÚN DIN EN 1004
Observe las instrucciones generales de montaje y uso en las páginas
4 y 5. Se deben acoplar todas las garras con muelle desde la parte
superior del marco. Nivele la torre después del montaje.
modificación o desmontaje y mientras haya alguien sobre la torre.
Asegure las cuñas con un martillo. Se deben apretar los tornillos
correctamente (50 Nm).
En el nivel superior, se puede colocar una barandilla doble 17 o una
viga celosía 18 en vez de dos barandillas.
1. Coja el marco plegable 9, abra la estructura básica y cerciórese que
las partes articuladas están bien aseguradas.
2. Coloque la plataforma 23 en los travesaños del marco plegable. Para
esto solo se pueden utilizar el
contados desde abajo.
3. Coloque las ruedas 1 dentro de los marcos de la torre 9 y use los
tornillos y tuercas para fijarlas.
Estructura básica

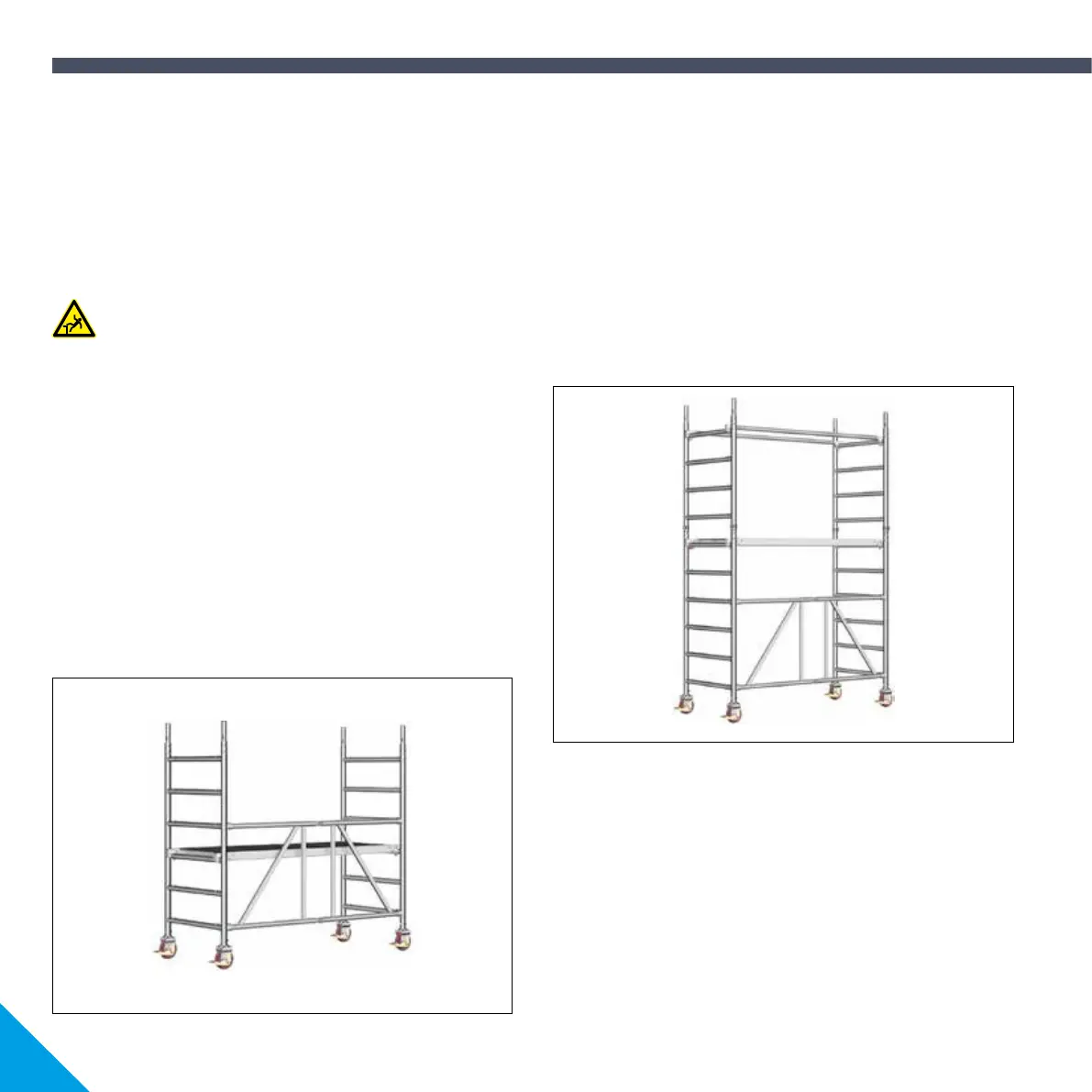

Torre modelo 620
1. Coja el marco plegable 9, abra la estructura básica y cerciórese que
las partes articuladas están bien aseguradas.
2. Coloque la plataforma con trampilla 24 en el travesaño superior del
marco plegable.
3. Coloque las ruedas 1 dentro de los marcos de la torre 9 y use los
tornillos y tuercas para fijarlas.
4. Coloque dos marcos de 1,00 m. 10 sobre cada lado del marco ple-
gable 9 y únalos con dos barandillas 16. Asegure las uniones entre los
marcos con pasadores con muelle 15.
Estructura básica
Torre modelo 621
