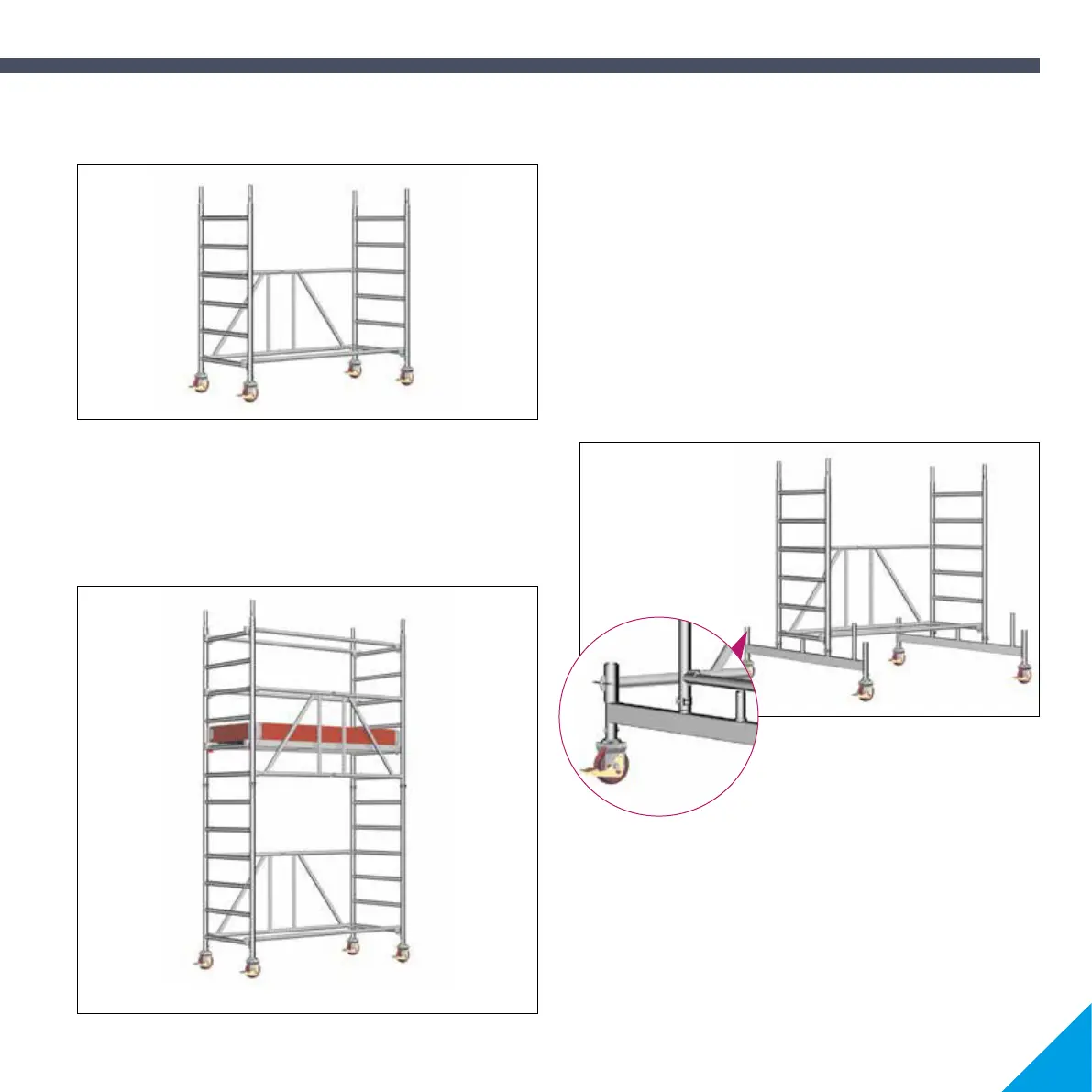

3. Abra el segundo marco plegable 9 y cerciórese que las partes
articuladas están bien aseguradas. Coloque este marco plegable en
sentido inverso al del marco inicial (180º). Asegure las uniones entre
los marcos con pasadores con muelle 15.
4. Coloque la plataforma con trampilla 24 en el segundo travesaño
desde abajo del segundo marco plegable.
5. Para completar la plataforma de trabajo instale las barandillas 16,
los rodapiés laterales 25 y los rodapiés frontales 26.
1. Abra el marco plegable 9, cerciórese que las partes articuladas
están bien aseguradas y coloque una barandilla 16 en el travesaño
inferior del marco.
2. Coloque las ruedas 1 dentro de los marcos de la torre 9 y use los
tornillos y tuercas para fijarlas.
1. Coloque las ruedas 1 en las vigas normales 8 y use los tornillos y
tuercas para fijarlas. Para el montaje plegable de la torre modelo 625,
se deben conectar las vigas con un tubo para base 12 y marcos con
diagonal en planta.
2. Abra el marco plegable
9 y cerciórese que las partes articuladas
están bien aseguradas. Asegúrelo con una barandilla 16 en el trave-
saño inferior y encájelo en las vigas normales 8.
Estructura básica
Modelo de torre 622
Estructura básica
Torre modelo
625
