8
1406200 1406210
1406213 1406214 1406215 1406216

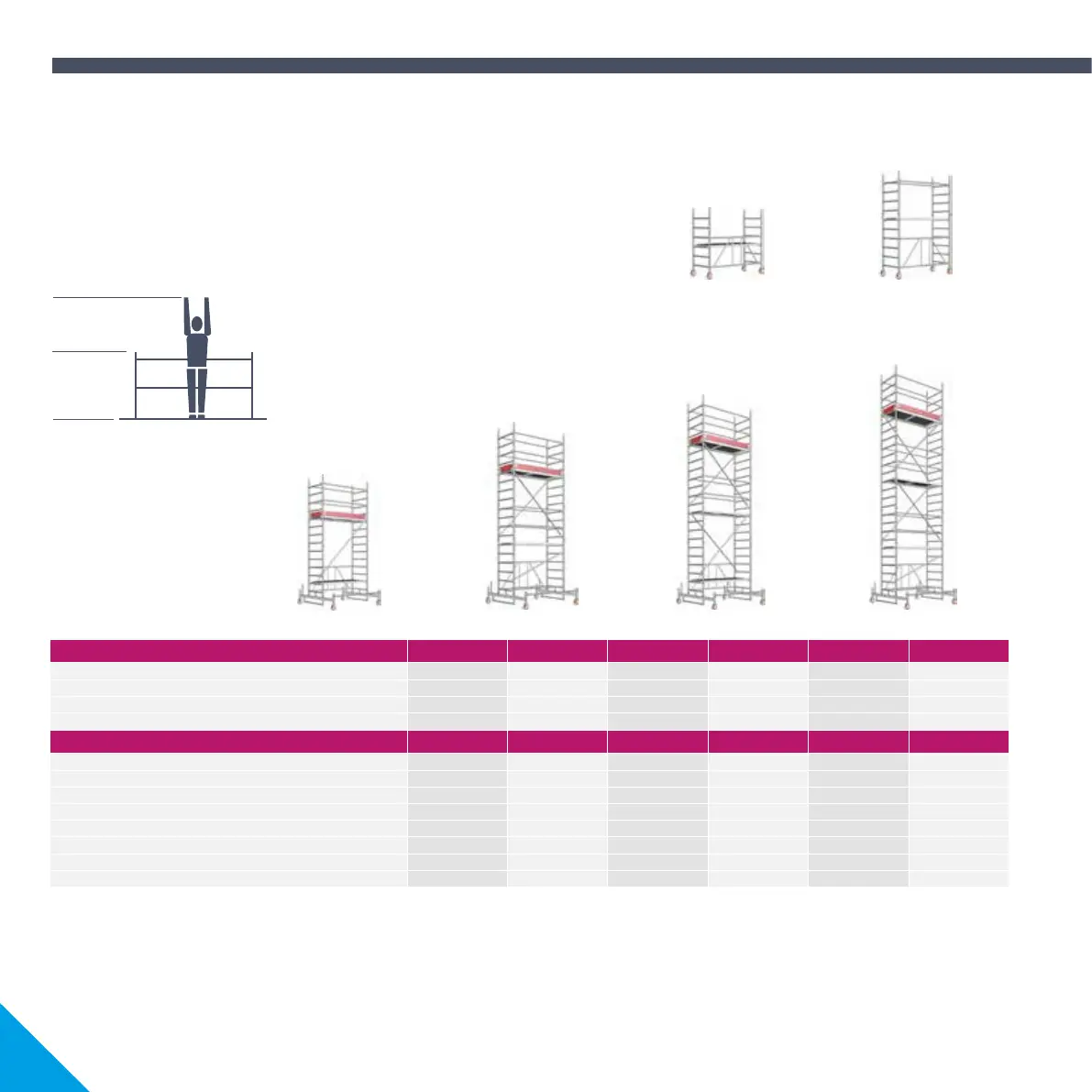

4. MODELOS DE TORRE
Modelos de Torre
Diseño: Estructura de seguridad 2P
1406200 – 1406216
Modelo de torre
1406200 1406210 1406213 1406214 1406215 1406216
Altura de trabajo [m.] 2,86 3,61 4,76 5,76 6,76 7,76
Altura de la torre [m.] 1,83 2,83 3,98 4,98 5,98 6,98
Altura de plataforma [m.] 0,86 1,61 2,76 3,76 4,76 5,76
Peso [kg.] (sin lastre) 42,0 58,0 140,5 169,6 192,2 218,0
Lastre (en unidades)
Interior (uso en espacios cerrados)
Central l4 r4* l6 r6 0 l2 r2 l4 r4 l4 r4
Lateral X X l0 r2 l0 r4 l0 r6 l0 r8
Lateral apoyado l4 r0* l6 r0 0 l2 r0 r6 l0 l8 r0
Exterior (uso a la intemperie)
Central l4 r4* l6 r6 0 l2 r2 l4 r4 l4 r4
Lateral X X l0 r2 l0 r6 l0 r8 X
Lateral apoyado l4 r0* l6 r0 0 l4 r0 l8 r0 l16 r0
X = no se puede / no está permitido. 0 = no necesita lastre. Especificado con lastres de10 kg cada uno.
Para el lastrado use los lastres Layher ref. 1249.000, de 10 kg. de peso por unidad. Estos lastes se fijan rápidamente y con seguridad mediante grapas con discos de apriete.
No utilice lastres de materiales líquidos o granulados. El peso del lastre debe distribuirse uniformemente a todos los puntos de fijación del lastrado (ver páginas 22 y 23).
Ejemplo: l2, r2 Se deben colocar 2 lastres de 10 kg. en lado izquierdo del marco y 2 lastres de 10 kg. en el lado derecho.
L6, R16 Se deben colocar 6 lastres de 10 kg. en lado izquierdo del marco y 16 lastres de 10 kg en el lado derecho.
r y R en el caso del montaje lateral en el lado mirando hacia afuera; l y L se refieren al lado que mira la torre (ver sección 9, lastres, páginas 22 y 23).
* Los lastres sólo son necesarios si se utiliza el marco para acceder por el exterior de la torre.
Altura de trabajo
Altura de andamio
con espiga
Altura de
plataforma
