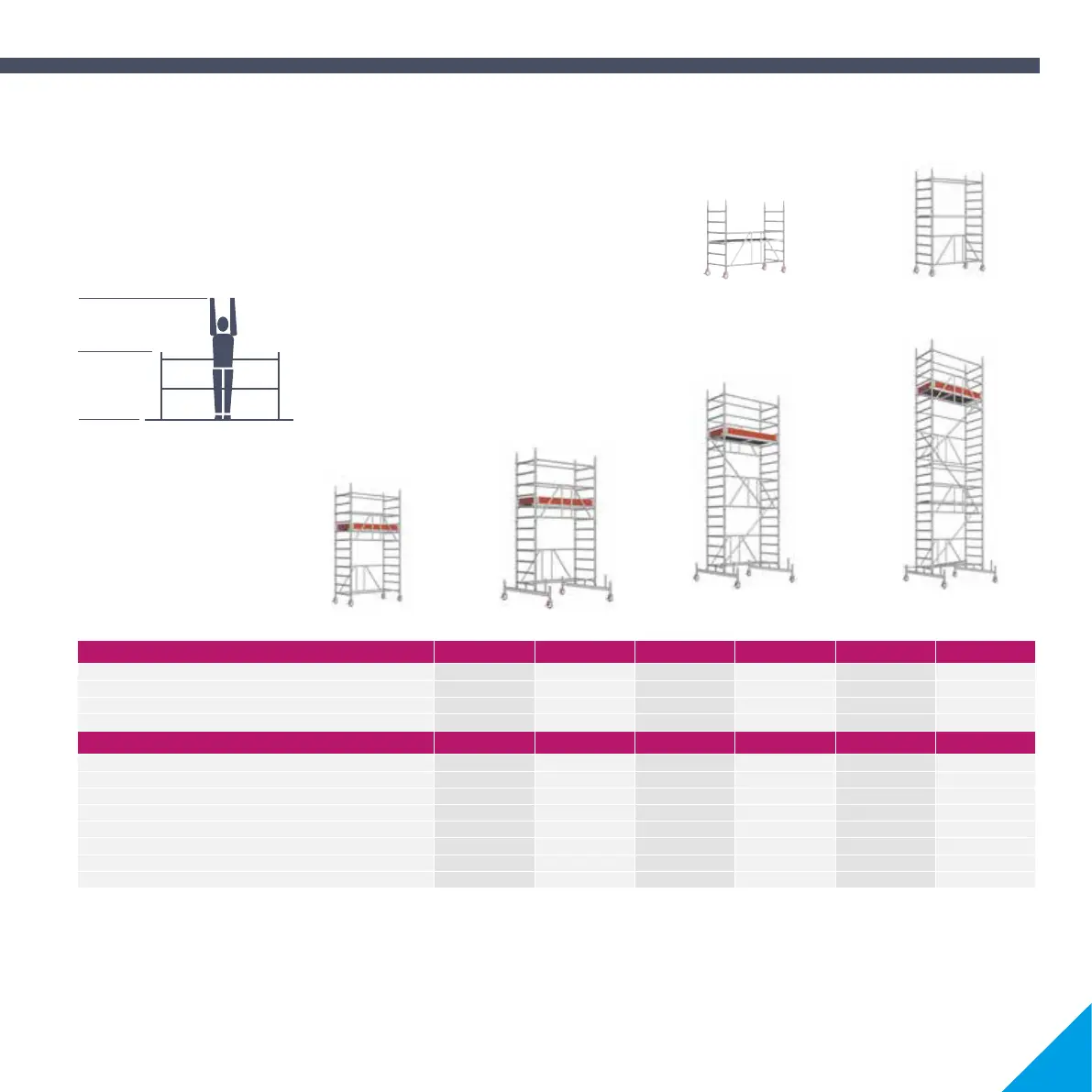

Modelos de torre
Diseño: Requisitos mínimos según DIN EN 1004
620 – 625
Modelo de torre
620 621 622 623 624 625
Altura de trabajo [m.] 2,86 3,61 4,11 4,26 5,76 7,26
Altura de la torre [m.] 1,83 2,83 3,33 3,48 4,98 6,48
Altura de plataforma [m.] 0,86 1,61 2,11 2,26 3,76 5,26
Peso [kg.] (sin lastre) 41,1 57,2 85,3 113,0 140,2 199,5
Lastre (en unidades)
Interior (uso en espacios cerrados)
Central l4 r4* l6 r6 l8 r8 0 l2 r2 l4 r4
Lateral X X X 0 L2 R4 L0 R8
Lateral apoyado l4 r0* l6 r0 l8 r0 0 L4 R0 L8 R0
Exterior (uso a la intemperie)
Central l4 r4* l6 r6 l8 r8 0 l2 r2 l4 r4
Lateral X X X 0 L0 R4 L0 R10
Lateral apoyado l4 r0* l6 r0 l8 r0 0 L4 R0 L8 R0
X = no se puede / no está permitido. 0 = no necesita lastre. Especificado con lastres de10 kg cada uno.
Para el lastrado use los lastres Layher ref. 1249.000, de 10 kg. de peso por unidad. Estos lastes se fijan rápidamente y con seguridad mediante grapas con discos de apriete.
No utilice lastres de materiales líquidos o granulados. El peso del lastre debe distribuirse uniformemente a todos los puntos de fijación del lastrado (ver páginas 22 y 23).
Ejemplo: l2, r2 Se deben colocar 2 lastres de 10 kg. en lado izquierdo del marco y 2 lastres de 10 kg. en el lado derecho.
L6, R16 Se deben colocar 6 lastres de 10 kg. en lado izquierdo del marco y 16 lastres de 10 kg en el lado derecho.
r y R en el caso del montaje lateral en el lado mirando hacia afuera; l y L se refieren al lado que mira la torre (ver sección 9, lastres, páginas 22 y 23).
* Los lastres sólo son necesarios si se utiliza el marco para acceder por el exterior de la torre.
Altura de trabajo
Altura de andamio
con espiga
Altura de
plataforma
