Modelos de Torre
Diseño: Estructura de seguridad 2P
1406233 – 1406237
Modelo de torre
1406233 1406234 1406235 1406236 1406237
Altura de trabajo [m.] 4,61 5,61 6,61 7,61 8,61
Altura de la torre [m.] 3,83 4,83 5,83 6,83 7,83
Altura de plataforma [m.] 2,61 3,61 4,61 5,61 6,61
Peso [kg.] (sin lastre) 145,5 174,6 197,2 223,0 245,6
Lastre (en unidades)
Interior (uso en espacios cerrados)
Central 0 0 0 l2 r2 l2 r2
Lateral L0 R4 L0 R6 L0 R8 L0 R10 L0 R14
Lateral apoyado 0 0 0 0 0
Exterior (uso a la intemperie)
Central 0 0 l2 r2 l4 r4 l8 r8
Lateral L0 R6 L0 R10 L0 R12 L0 R18 L0 R22
Lateral apoyado 0 0 0 0 0
X = no se puede / no está permitido. 0 = no necesita lastre. Especificado con lastres de10 kg cada uno.
Para el lastrado use los lastres Layher ref. 1249.000, de 10 kg. de peso por unidad. Estos lastes se fijan rápidamente y con seguridad mediante grapas con discos de apriete.
No utilice lastres de materiales líquidos o granulados. El peso del lastre debe distribuirse uniformemente a todos los puntos de fijación del lastrado (ver páginas 22 y 23).
Ejemplo: l2, r2 Se deben colocar 2 lastres de 10 kg. en lado izquierdo del marco y 2 lastres de 10 kg. en el lado derecho.
L6, R16 Se deben colocar 6 lastres de 10 kg. en lado izquierdo del marco y 16 lastres de 10 kg en el lado derecho.
r y R en el caso del montaje lateral en el lado mirando hacia afuera; l y L se refieren al lado que mira la torre (ver sección 9, lastres, páginas 22 y 23).

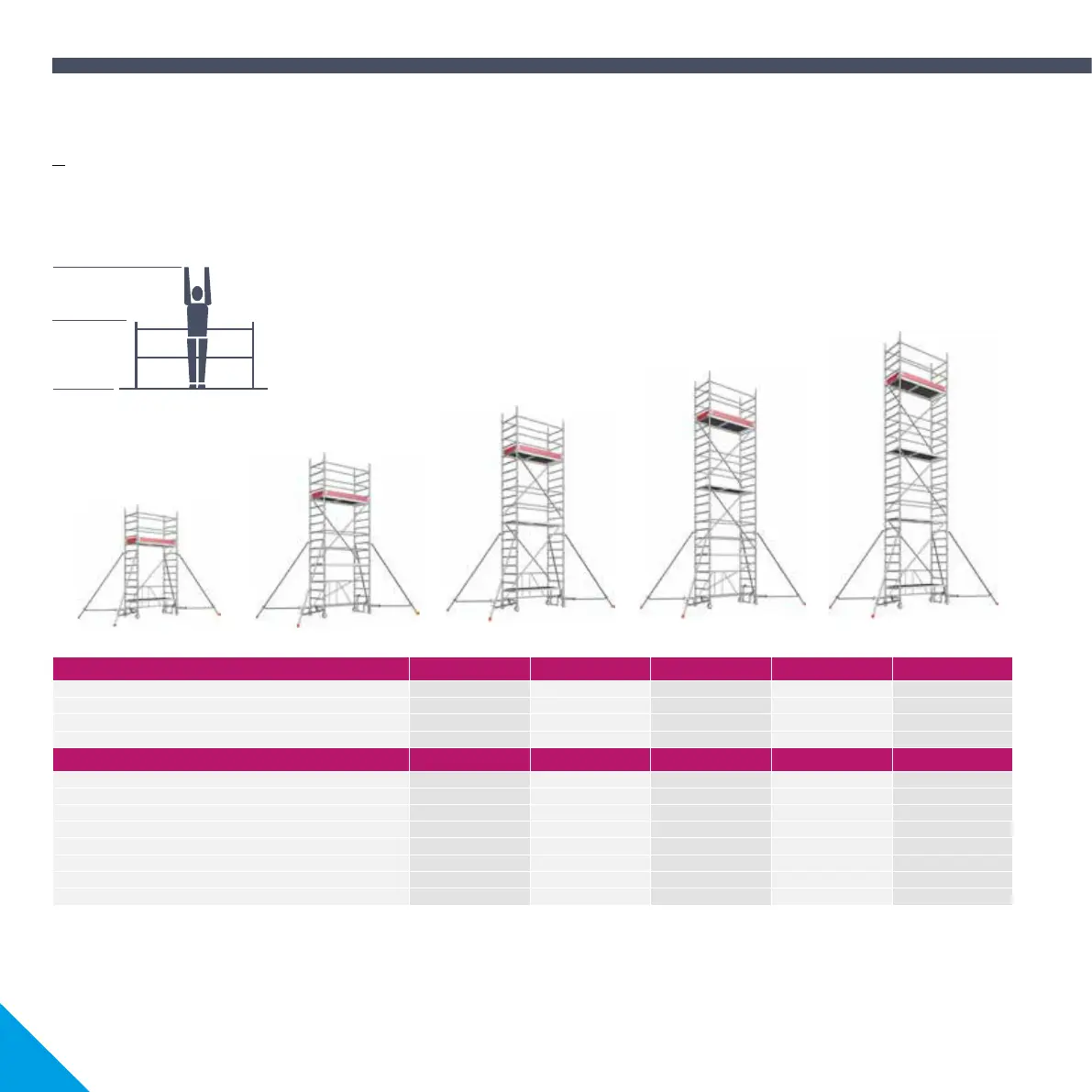

Altura de trabajo
Altura de andamio
con espiga
Altura de
plataforma
