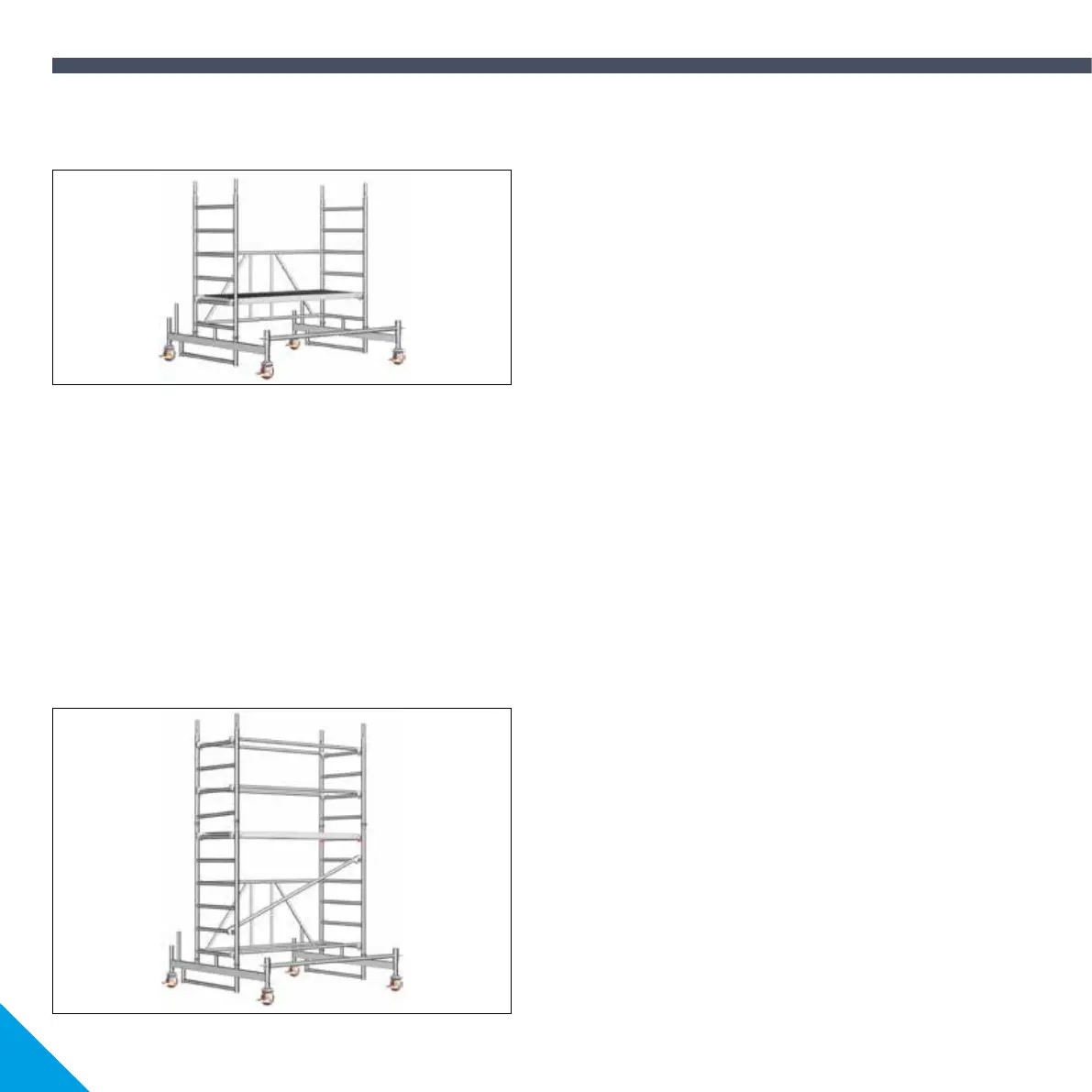

12
1. Coloque las ruedas 1 en las vigas con estribo 7 y use los tornillos y
tuercas para fijarlas.
2. Las vigas con estribo 7 se deben conectar una a otra utilizando un
tubo para base 12.
3. Abra el marco plegable 9, asegure las partes articuladas y colóquelo
la sobre las vigas con estribo 7.
4. Coloque la plataforma 23 en el segundo travesaño del marco plegable..
1. Coloque las ruedas 1 en las vigas con estribo 7 y use los tornillos y
tuercas para fijarlas.
2. Las vigas con estribo 7 se deben conectar una a otra utilizando un
tubo para base 12.
3. Abra el marco plegable 9, asegure las partes articuladas y colóquelo
la sobre las vigas con estribo 7.
4. Arriostre el marco plegable instalando una barandilla 16 en el
travesaño inferior.
5. Coloque la plataforma con trampilla 24 en el travesaño superior del
marco plegable.
6. Coloque la diagonal de 1,95 m. 20 al segundo travesaño desde
arriba y en el opuesto al segundo travesaño desde abajo.
7. Coloque dos marcos de 1,00 m. 10 sobre cada lado del marco ple-
gable 9 y únalos con dos barandillas 16. Asegure las uniones entre los
marcos con pasadores con muelle 15.
Estructura básica
Modelos de torre 1406213 y 1406215
Estructura básica
Modelos de torre 1406214 y 1406216
