19
2. Coloque una diagonal 20 al travesaño inferior del primer marco
plegable y al segundo travesaño desde abajo del segundo marco
plegable.
3. Coloque la plataforma con trampilla 24 en el segundo travesaño
desde abajo del segundo marco plegable.
4. Abra el tercer marco plegable 9 y cerciórese que las partes articu-
ladas están bien aseguradas. Coloque este marco plegable en sentido
inverso al del segundo marco (180º). Asegure las uniones entre los
marcos con pasadores con muelle 15.
5. Coloque una diagonal 19 al travesaño inferior del segundo marco
plegable y al segundo travesaño desde abajo del tercer marco plega-
ble. Instale la diagonal en sentido inverso a la diagonal anterior.
6. Para completar la plataforma de trabajo instale las barandillas 16,
los rodapiés laterales 25 y los rodapiés frontales 26.
1. Abra el segundo marco plegable
9 y cerciórese que las partes
articuladas están bien aseguradas. Coloque este marco plegable en
sentido inverso al del marco inicial (180º). Asegure las uniones entre
los marcos con pasadores con muelle 15.

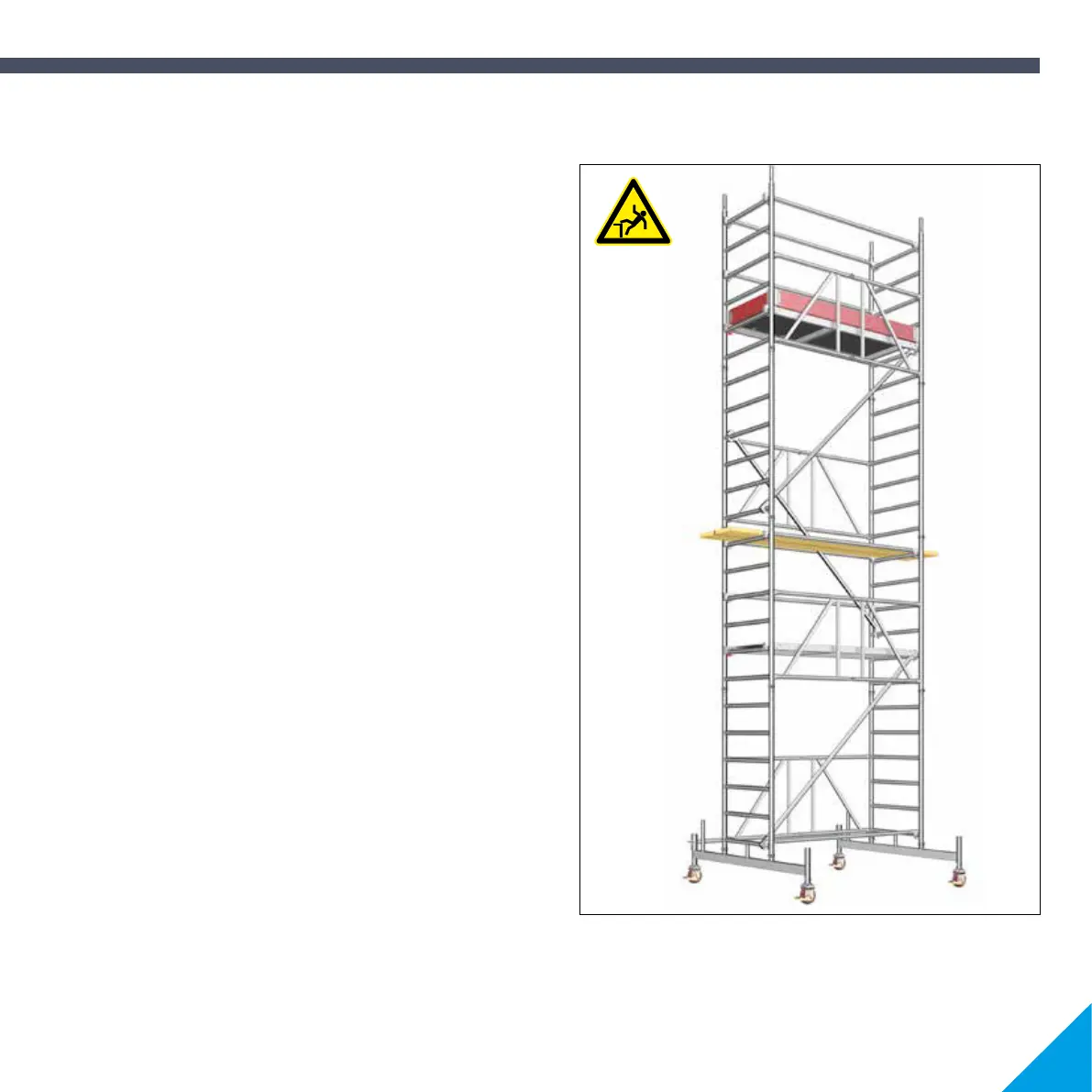

Completando la plataforma de trabajo
Modelo de torre 625
