30

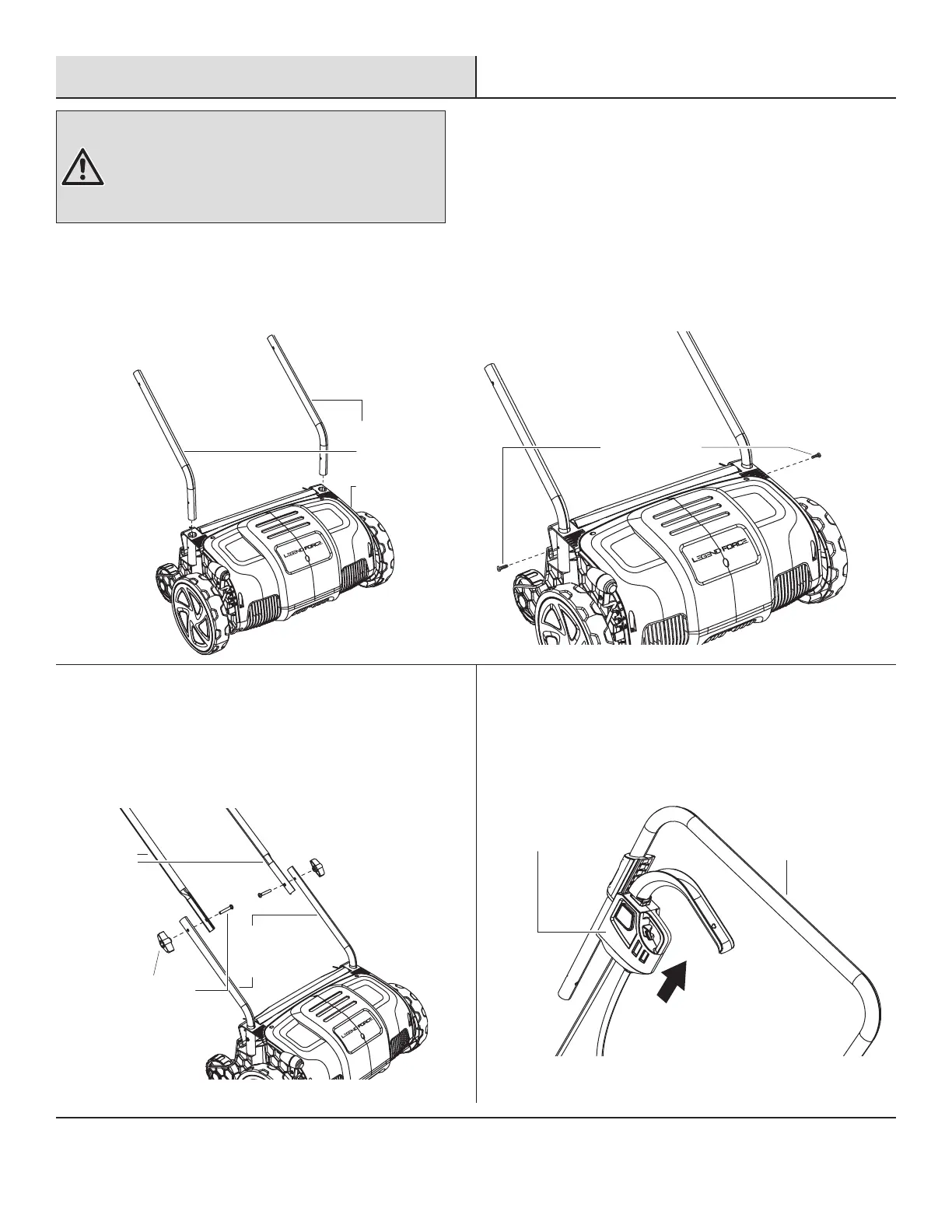

Assemblage
AVERTISSEMENT: Ne branchez pas le scarificateur
et déchaumeur électrique à l’alimentation électrique tant
que l’assemblage n’est pas terminé. Le non-respect de ces
consignes pourrait entraîner un démarrage accidentel et
des blessures corporelles graves.
Portez toujours des gants pendant l’assemblage.
1
Raccordement des barres de poignée
□ Insérez les barres de poignée inférieure dans le boîtier du moteur et fixez-les avec les deux vis cruciformes.
Barres de poignée
inférieure
Boîtier du moteur
Vis cruciformes
2
Fixation des barres de poignée
□ Fixez les barres de poignée médiane aux barres de poignée
inférieure à l’aide du premier jeu de boutons et de boulons.
Serrez les boutons de chaque côté pour assurer un
ajustement solide.
Barres de
poignée
inférieure
Barres
de poignée
médiane
Bouton + boulon
de poignée inférieure
3
Mise en place de la boîte
d’interrupteur
□ Faites glisser la boîte d’interrupteur sur le côté gauche du
cadre de poignée supérieure jusqu’à ce qu’elle s’enclenche
et se verrouille en position.
Boîte
d’interrupteur
supérieure
