Entretien (suite)
□ Nettoyez l’appareil avec une brosse ou un chiffon. N’utilisez pas
de solvants ni d’eau pour éliminer la saleté.
□ Le composant le plus soumis à l’usure est le dispositif de
coupe. Vous devez donc vérifier à intervalles réguliers l’état du
dispositif de coupe et son montage.
□ Si le dispositif de coupe est usé ou émoussé, il doit être
remplacé immédiatement.
□ Si l’appareil commence à souffrir de vibrations excessives,
cela signifie que le dispositif de coupe n’a pas été
correctement équilibré ou a subi une déformation due aux
chocs. Dans ce cas, il doit être réparé ou remplacé.
REMPLACEMENT/CHANGEMENT DU DISPOSITIF
DE COUPE
AVERTISSEMENT: Éteignez toujours l’appareil,
débranchez-le de l’alimentation électrique et laissez-le
refroidir avant de changer/remplacer le dispositif de coupe.
AVERTISSEMENT: Les appareils de coupe sont très
tranchants et deviennent chauds pendant leur utilisation.
Manipulez-les avec soin.
AVERTISSEMENT: Portez des gants de sécurité lorsque
vous manipulez des dispositifs de coupe afin d’éviter des
blessures telles que des brûlures et des coupures..
AVERTISSEMENT: Assurez-vous que tous les boulons
sont complètement serrés avant d’utiliser l’appareil.
N’utilisez pas l’appareil si des boulons sont manquants,
desserrés ou endommagés.

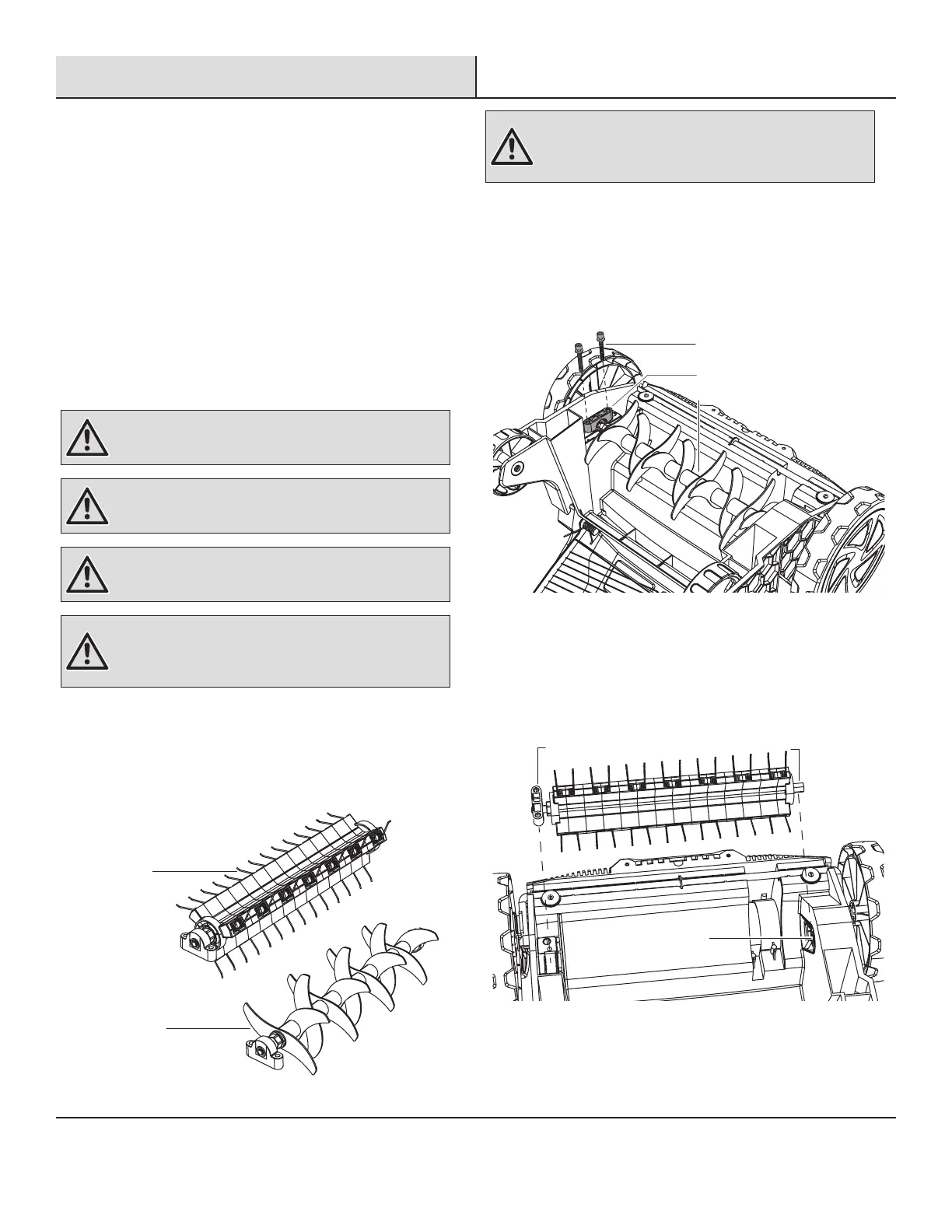

Le produit a deux fonctions, scarifier ou ratisser. Le cylindre de
scarification est pré-installé sur l’appareil. Le cylindre déchaumeur
est inclus dans la boîte de fourniture. Le cylindre peut être changé
en fonction de l’application (Fig.5).
Cylindre de
scarication
avec lames
Cylindre déchaumeur
à dents métalliques
à ressort
Fig. 5
AVERTISSEMENT: Avant d’effectuer tout entretien,
débranchez toujours l’alimentation électrique de l’unité et
attendez l’arrêt complet du cylindre à dents. Portez des
gants de protection lors de la manipulation des dents.
1. Retirez le sac collecteur de chaume.
2. Placez l’appareil à l’envers sur une surface plane et stable pour
accéder au dessous de caisse.
3. Desserrez les deux boulons de verrouillage avec la clé
hexagonale fournie, retirez-les avec le dispositif de coupe fixé
(Fig.6).
Boulon de verrouillage
Cylindre de scarication
Siège de roulement
Fig. 6
4. Pour retirer le dispositif de coupe, soulevez d’abord le siège de
roulement, puis retirez-le de l’arbre d’entraînement.
5. Alignez et insérez le dispositif de coupe correspondant: Faites
glisser l’écrou hexagonal dans la douille l’arbre d’entraînement
et fixez le siège de roulement au support à l’aide des boulons
de verrouillage (Fig.7).
Écrou hexagonal
Douille
Siège de roulement
Fig. 7
