LEGRAND C2G - Alambrado


Advertencias:
• Antes de realizar el cableado, desconecte la alimentación de
todos los disposivos.
• Durante el cableado, conecte y desconecte los cables con
cuidado.
Pasos para el cableado del disposivo:

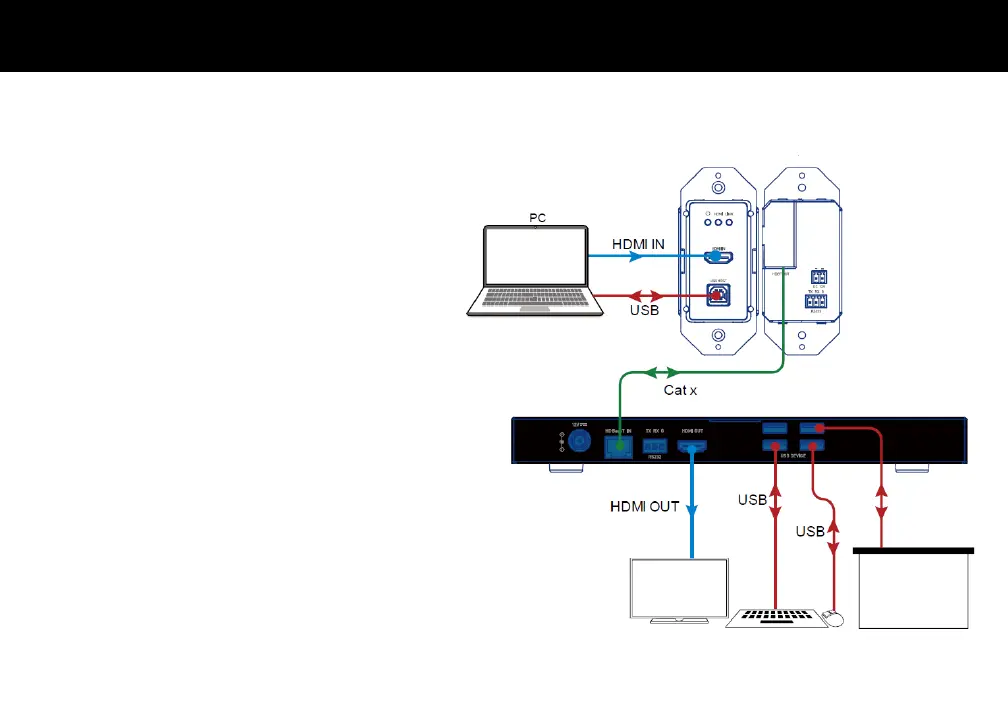

1. Conecte una fuente HDMI al puerto HDMI IN del transmisor.
2. Conecte una pantalla HDMI al puerto HDMI OUT del receptor.
3. Conecte el puerto HDBT OUT del transmisor al puerto HDBT
IN del receptor mediante un solo cable Cat 5e / 6 / 6a / 7.
4. Connect addional funcons opons.
• Paso USB: conecte la PC host USB al puerto HOST del
transmisor y conecte los disposivos USB, como el teclado
y el mouse, a los puertos de DISPOSITIVO USB del receptor.
Los disposivos USB conectados se pueden conectar a la
PC host.
• Paso a través de RS232: coloque el interruptor DIP en la
posición PASS-THROUGH, conecte un disposivo de
habilitación RS232, como una PC, al puerto RS232 del
transmisor y receptor, respecvamente.
5. Conecte el adaptador de corriente DC 12V provisto al
receptor.
Nota: Con la función PoH unidireccional compable, el transmisor
puede ser alimentado por el receptor, no se necesita ningún
adaptador de corriente adicional para conectarse al transmisor.
6. Encienda todos los disposivos conectados.


-
-
Receptor
Transmisor
Televisor
Teclado y ratón
Tablero interacvo
