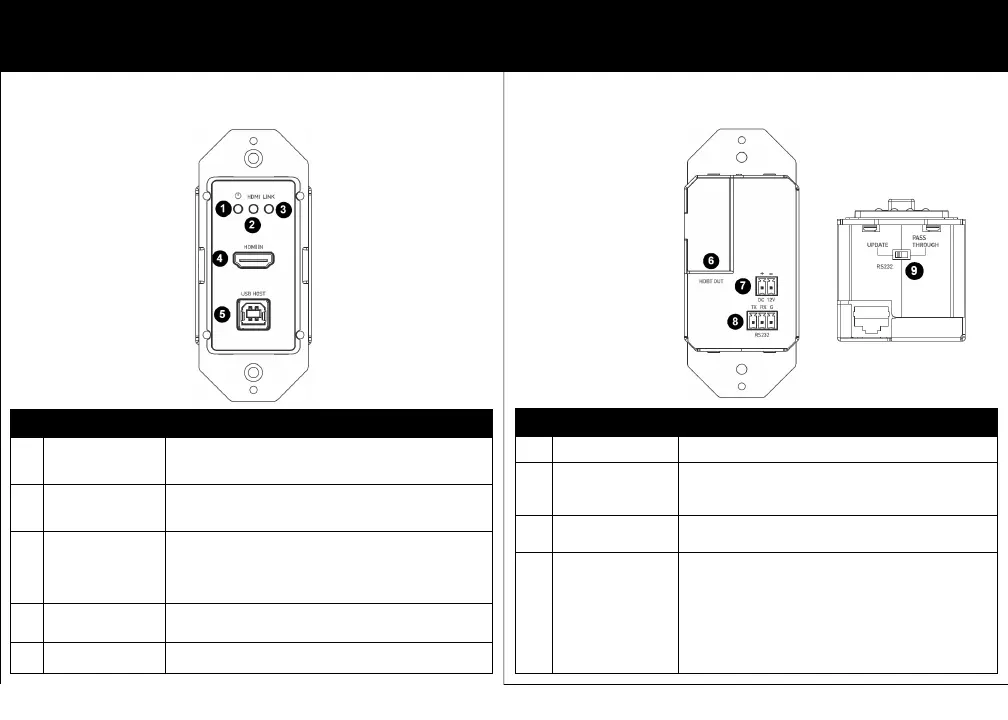

PANNELLO FRONTALE
DESCRIZIONE
1 LED di alimentazione
Acceso: l'alimentazione è applicata al dispositivo.
Spento: non viene applicata alimentazione al dispositivo.
2 LED HDMI
On: il segnale di ingresso HDMI è attivo.
Spento: nessun segnale HDMI in ingresso.
3 LED di collegamento
Acceso: il collegamento HDBT è normale.
Spento / lampeggiante: nessun collegamento HDBT o
errore di collegamento.
4 Ingresso HDMI Collegare a una sorgente HDMI utilizzando un cavo HDMI.
5 Host USB Collega il PC host USB.
PANNELLO POSTRIORE
DESCRIZIONE
6 Uscita HDBT Collegare al ricevitore HDBT tramite un cavo Cat 5e/6/6a/7.
7 DC 12V
Collegare a un adattatore di alimentazione DC 12V. Con la
funzione PoH unidirezionale supportata, il trasmettitore può
essere alimentato dal ricevitore.
8 RS232
Connettersi a un dispositivo abilitato RS232 per il pass-through
RS232 o connettersi a un PC per aggiornare il firmware.
9
Interruttore DIP
RS232
Imposta la funzione della porta RS232.
Pass-through: la porta RS232 viene utilizzata per i
comandi pass-through tramite HDBT. Gli utenti possono
utilizzare il comando API per aggiornare il firmware MCU in
questa modalità.
Aggiornamento: la porta RS232 viene utilizzata per
aggiornare il firmware Valens del trasmettitore e del
ricevitore.
Trasmetore
Trasmetore
-
-
