Ricevitore
Ricevitore

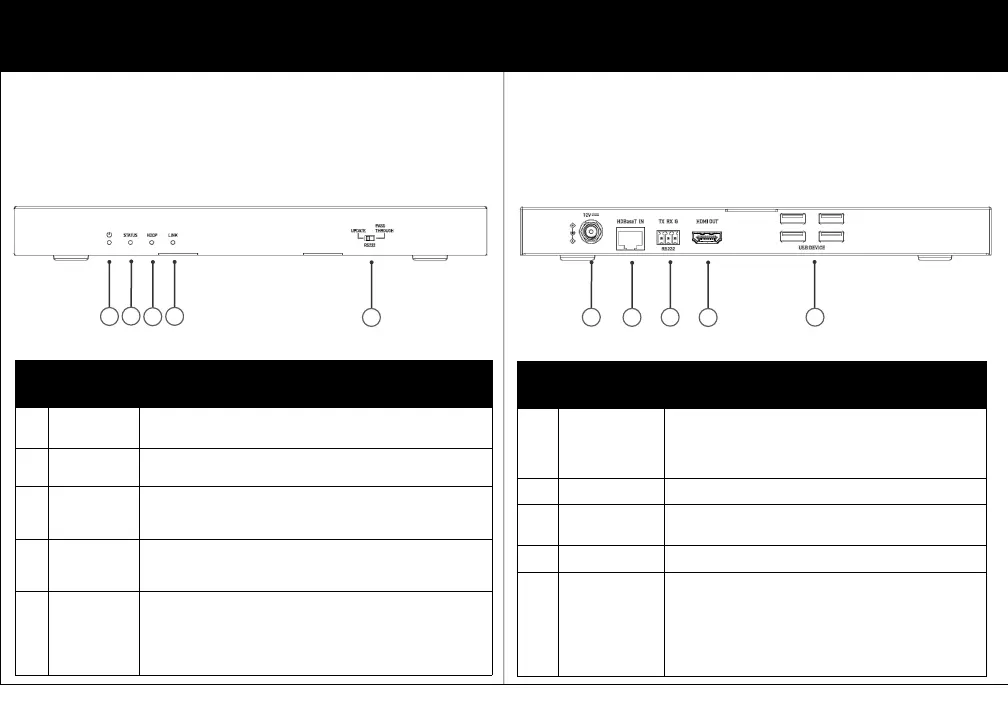

PANNELLO
FRONTALE
DESCRIZIONE
1
LED di
alimentazione
Acceso: l'alimentazione è applicata al dispositivo.
Spento: non viene applicata alimentazione al dispositivo.
2
LED di stato
Lampeggiante: il dispositivo funziona correttamente.
Spento: il dispositivo non funziona correttamente.
3
LED HDCP
On: il contenuto protetto da HDCP viene trasmesso.
Lampeggiante: il contenuto non protetto da HDCP viene trasmesso.
Off: nessun contenuto trasmesso.
4
LED di
collegamento
On: il collegamento HDBT è normale.
Spento / lampeggiante: nessun collegamento HDBT o errore di
collegamento.
5
Interruttore DIP
RS232
Imposta la funzione della porta RS232.
Pass-through: la porta RS232 viene utilizzata per comandare il
pass-through RS232 su HDBT.
Aggiornamento: la porta RS232 viene utilizzata per aggiornare il
firmware Valens.
PANNELLO
POSTRIORE
DESCRIZIONE
6 DC 12V
Collegare all'adattatore di alimentazione fornito. Con la
funzione PoH unidirezionale supportata, è necessario un
adattatore di alimentazione per connettersi al ricevitore per
alimentare entrambe le unità.
7 Ingresso HDBT Collegare al trasmettitore tramite un cavo Cat 5e/6/6a/7.
8 RS232
Connettersi a un dispositivo abilitato RS232 per il pass-
through RS232 o l'aggiornamento del firmware.
9 Uscita HDMI
Collegati a un dispositivo di visualizzazione HDMI.
10 Dispositivo USB
Connetti a dispositivi USB (ad esempio tastiera, mouse,
fotocamera USB, unità flash USB, ecc.).
Nota: le porte USB supportano lo standard USB 2.0 con un
massimo di 5 V/500 mA. Prima di collegare un dispositivo
USB 3.0, verificarne la compatibilità con USB 2.0.
-
-
