Section câbles recommandée de branchement entrée/sortie
(câbles unipolaires en PVC à l’air libre à une température de fonctionnement de 70°C)
Modèle Courant Max. Section conducteur
3 101 73/75 27,5 A AWG #10 ou 6 mm
2
3 101 74/76 33 A AWG #10 ou 6 mm
2
3 101 77 56 A AWG #6 ou 16 mm
2
3 101 78 54,3 A AWG #6 ou 16 mm
2
CAUTION
Le choix du type et de la section des câbles de branchement doit s’eectuer conformément aux standards
nationaux en vigueur là où l’onduleur est installé et relève de la responsabilité du technicien installateur.
2. Positionner l’onduleur de telle sorte que les ventilateurs de refroidissement ne soient pas
obstrués et maintenir un dégagement de 20 cm à hauteur du panneau arrière de l’onduleur.
3. Brancher les câbles de sortie aux charges, en s’assurant au préalable que les interrupteurs des
diérentes charges sont sur la position OFF.
4. Brancher les câbles d’entrée de l’onduleur à un tableau de distribution à tension et courant appropriés.

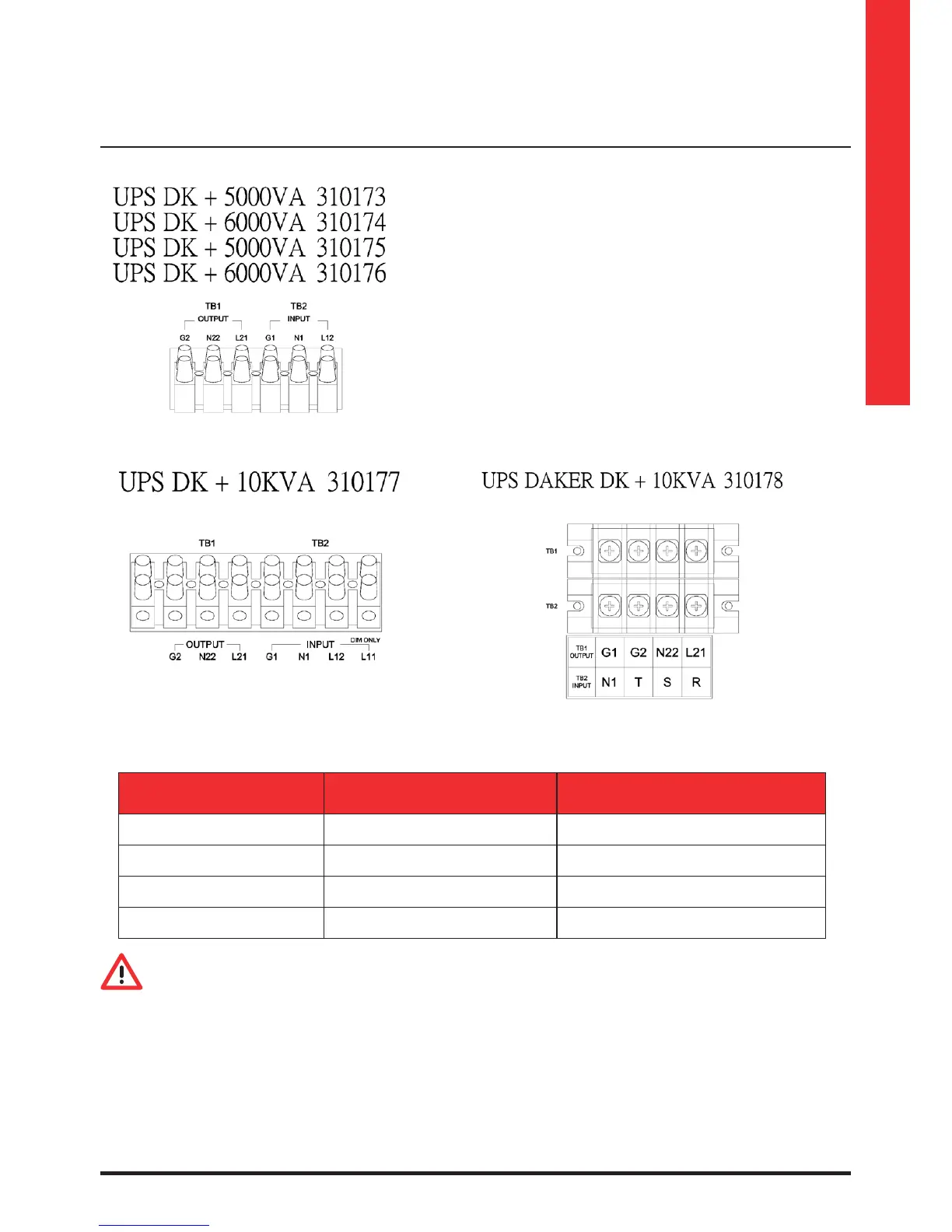

TB1: sortie
L21-N22: branchement ligne de sortie
G2: sortie branchement à la terre
TB2: entrée
L12-N1: branchement entrée ligne
L11-N1 : connexion ligne de by-pass
(uniquement pour onduleur 3 101 77 à double
entrée. En l’absence de ligne de by-pass séparée,
il est nécessaire de connecter L11 à L12)
G1: entrée branchement à la terre
N1-T-S-R: branchement entrée ligne triphasée
(uniquement pour l’onduleur 3 101 78)
