172
Solamente una interfaz de comunicación a la vez puede controlar el SAI según la siguiente prio-
ridad:
1) tarjeta interfaz opcional;
2) USB;
3) RS232.

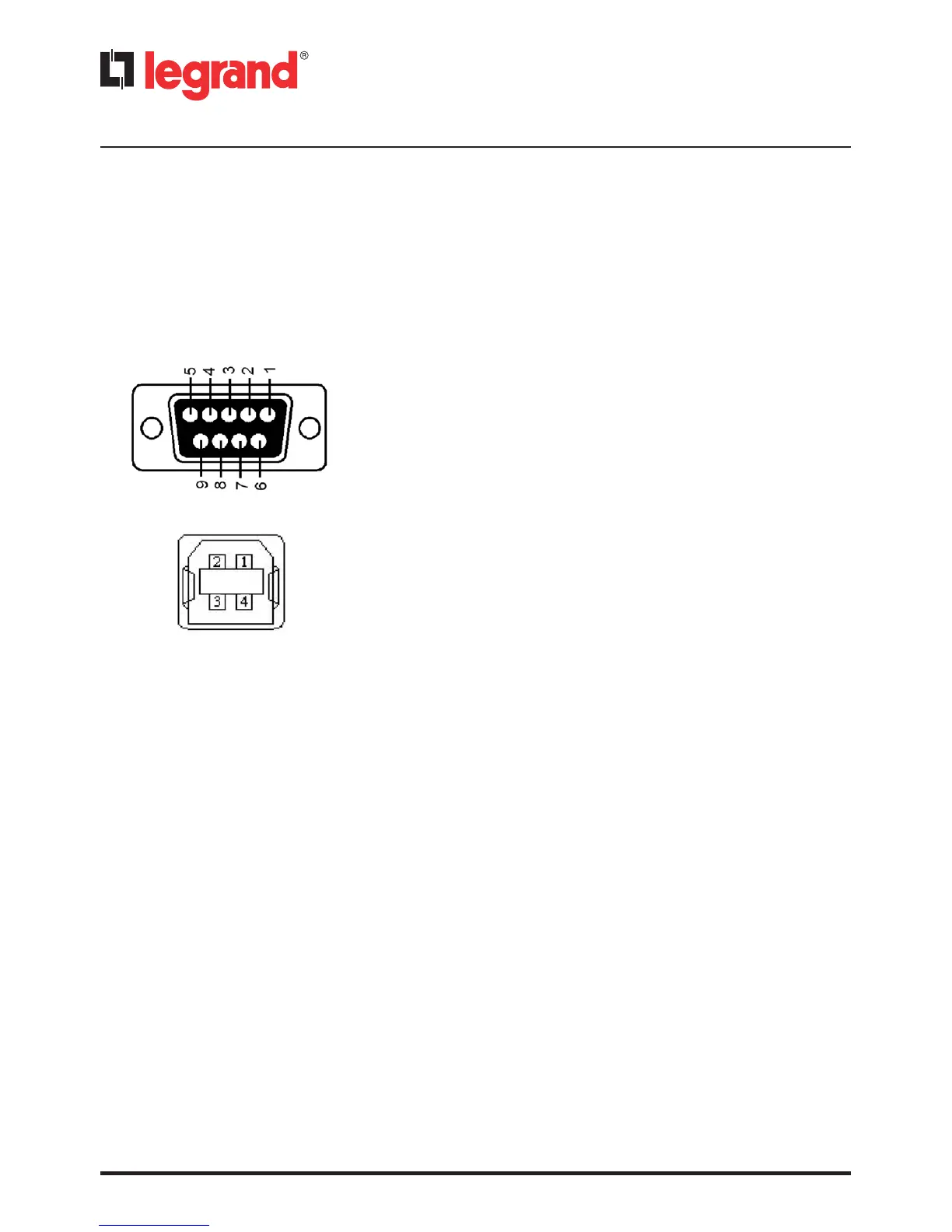

Las siguientes figuras muestran el pinout del RS232 y las interfaces USB:
Se puede descargar gratis el software del sitio web http://www.ups.legrand.com
El software se puede usar para las siguientes funciones:
- visualizar todas las operaciones y datos de diagnóstico en caso de problemas (UPS communica-
tor);
- ajuste de funciones especiales (UPS Setting tool);
- parada automática del PC local (UPS communicator).
Pin 3: RS-232 Rx
Pin 2: RS-232 Tx
Pin 5: Tierra
Pin 1: VCC (+5V)
Pin 2: D-
Pin 3: D+
Pin 4: Tierra
4 Funcionamiento
