Une seule interface de communication à la fois peut commander l’onduleur, conformément aux
priorités suivantes:
1) carte interface en option;
2) USB;
3) RS232.

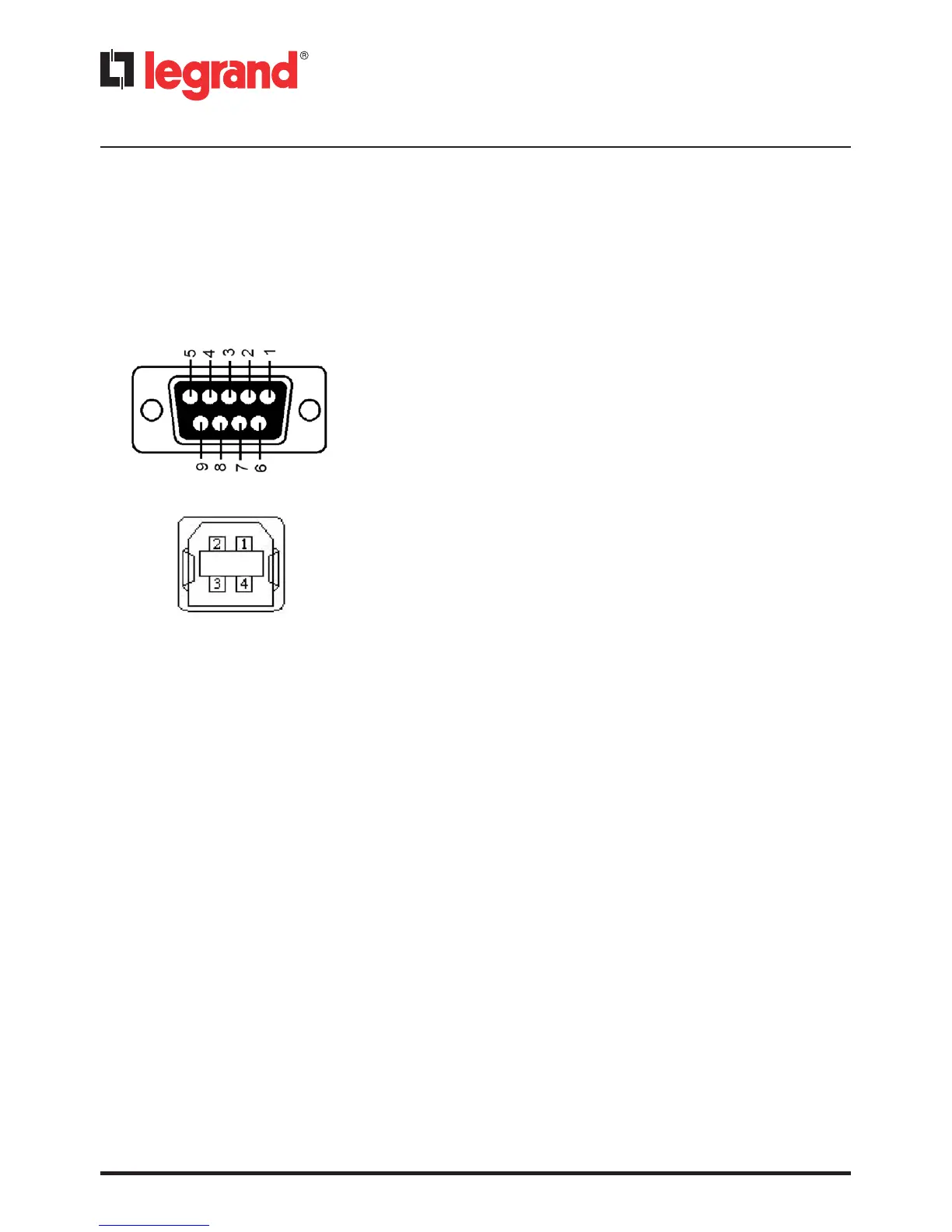

Les gures suivantes montrent le branchement des interfaces RS232 et USB:
Il est possible de télécharger des logiciels gratuits sur le site http://www.ups.legrand.com.
Les logiciels peuvent être utilisés pour les fonctions suivantes:
- achage de toutes les opérations et des données de diagnostic en cas d’anomalies (UPS com-
municator);
- réglage des fonctions spéciales (UPS Setting tool);
- arrêt automatique de l’ordinateur local (UPS communicator).
Borne 3: RS-232 Rx
Borne 2: RS-232 Tx
Borne 5: Terre
Borne 1: VCC (+5V)
Borne 2: D-
Borne 3: D+
Borne 4: Terre
