Sezione del cavo raccomandata per cavi di ingresso/uscita
(cavi unipolari in PVC sospesi in aria con temperatura di funzionamento di 70°C)
Modello Corrente massima Sezione del conduttore
3 101 73/75 27,5 A AWG #10 o 6 mm
2
3 101 74/76 33 A AWG #10 o 6 mm
2
3 101 77 56 A AWG #6 o 16 mm
2
3 101 78 54,3 A AWG #6 o 16 mm
2
ATTENZIONE
La scelta della tipologia e sezione dei cavi di collegamento deve rispettare quanto indicato negli
standard nazionali del Paese in cui viene installato l'UPS e tale responsabilità spetta all'installatore.
2. Posizionare l'UPS in modo da evitare che le ventole di rareddamento siano ostruite e mante-
nere uno spazio di almeno 20 cm dal pannello posteriore dell'UPS.
3. Collegare i cavi di uscita dell'UPS ai carichi, accertandosi che gli interruttori dei vari carichi sia-
no in posizione OFF.
4. Collegare i cavi dell'UPS a un quadro di distribuzione con tensione e corrente idonea.

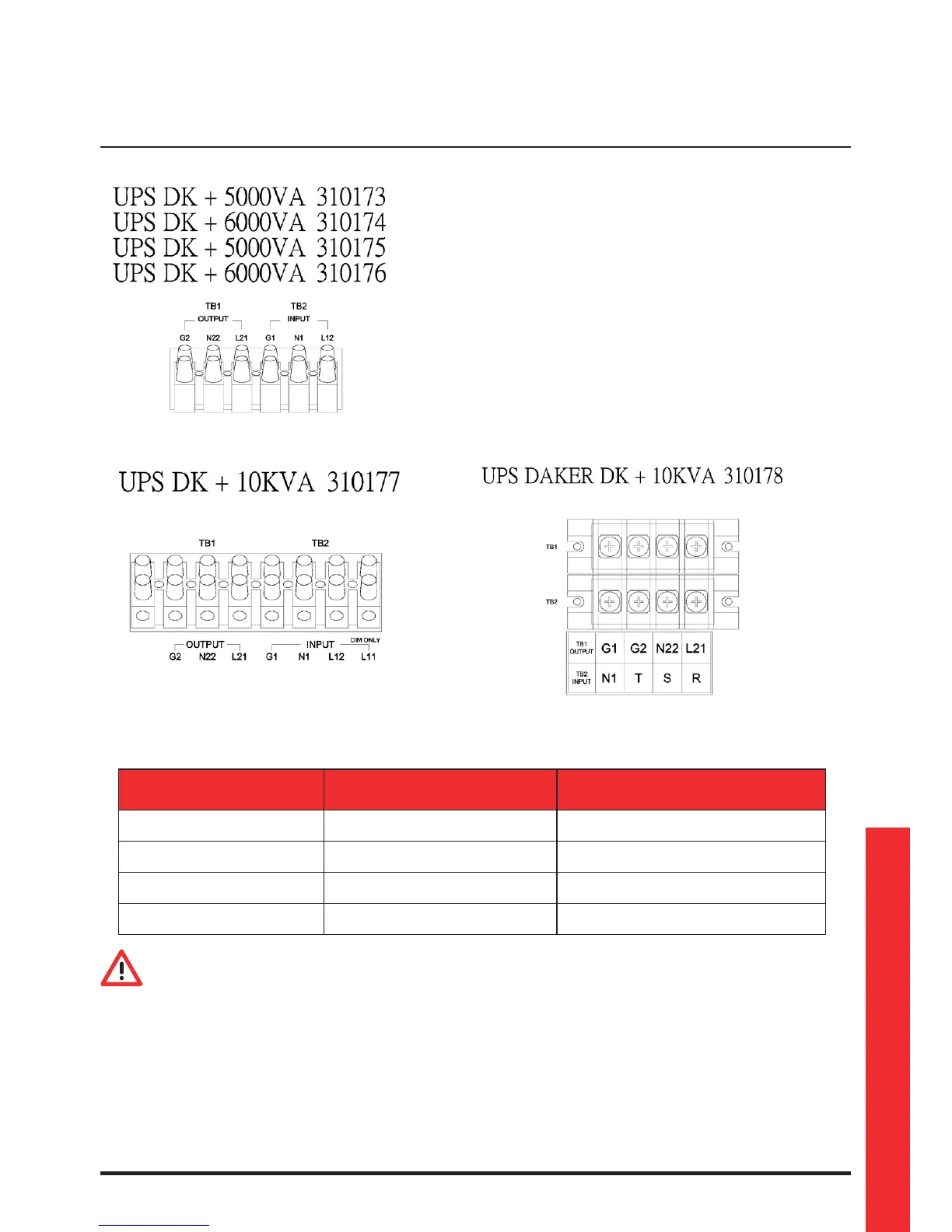

TB1: uscita
L21-N22: collegamento linea in uscita
G2: connessione terra in uscita
TB2: ingresso
L12-N1: collegamento linea in ingresso
L11-N1: collegamento linea di bypass (solo
per UPS 3 101 77 con ingresso doppio. In
mancanza di una linea di bypass separata è
necessario collegare insieme L11 con L12)
G1: connessione terra in ingresso
N1-T-S-R: collegamento linea di ingresso
trifase (solo per UPS 3 101 78)
