52
DMX
3

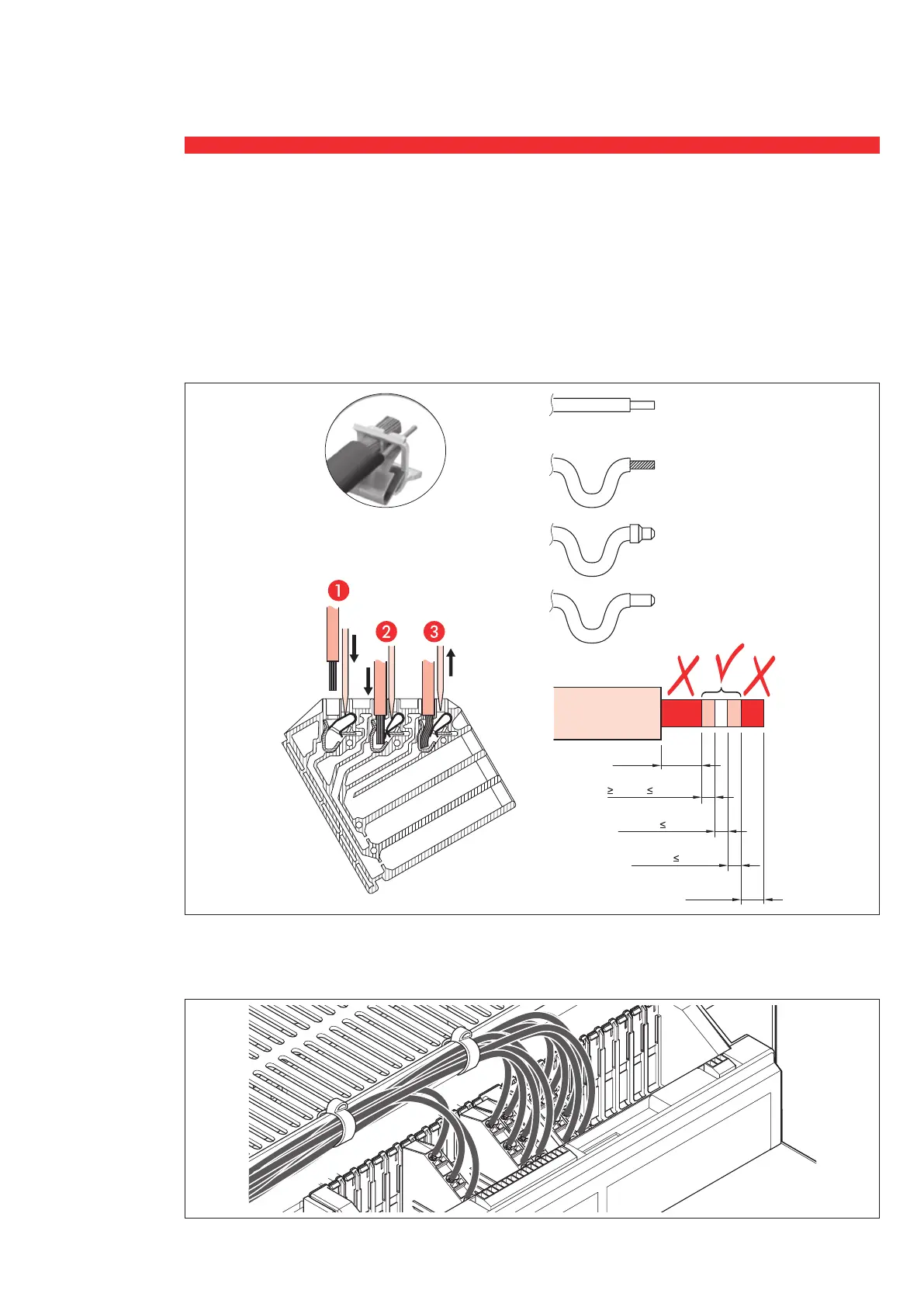

18. Nouveau système de câblage
Nouvelle borne à serrage automatique “Cage Clamps”.
La pression constante sur les câbles garantit un
contact optimal et durable.
Le problème du 1/2 tour sur les bornes à vis est
définitivement résolu.
La forme arrondie du ressort évite les problèmes que
posent les bornes à incision d’isolant.
1. Introduire le tournevis: la borne s’ouvre.
2. Introduction du câble.
3. En retirant le tournevis, la borne serre
automatiquement le câble.
Détail: le contact électrique est garanti pour un
diamètre de câble souple de 2,5mm² maximum y
compris avec deux câbles de sections différentes.
>14 mm
1÷2,5 mm²
1÷2,5 mm²
1÷1,5 mm²
2,5 mm²
8 mm
10 mm
12 mm
>10 mm
14 mm
>12 mm
< 8 mm
Détail
Pour assurer l’ordre et la sécurité maximum durant
les opérations de câblage, la version débrochable
du DMX
3
est dotée de divers ‘œillets’, qui permettent
de rassembler tous les câbles par l’intermédiaire de
colliers comme indiqué sur la figure.
