LEGRAND DMX3 Series User Manual

45
DMX
3

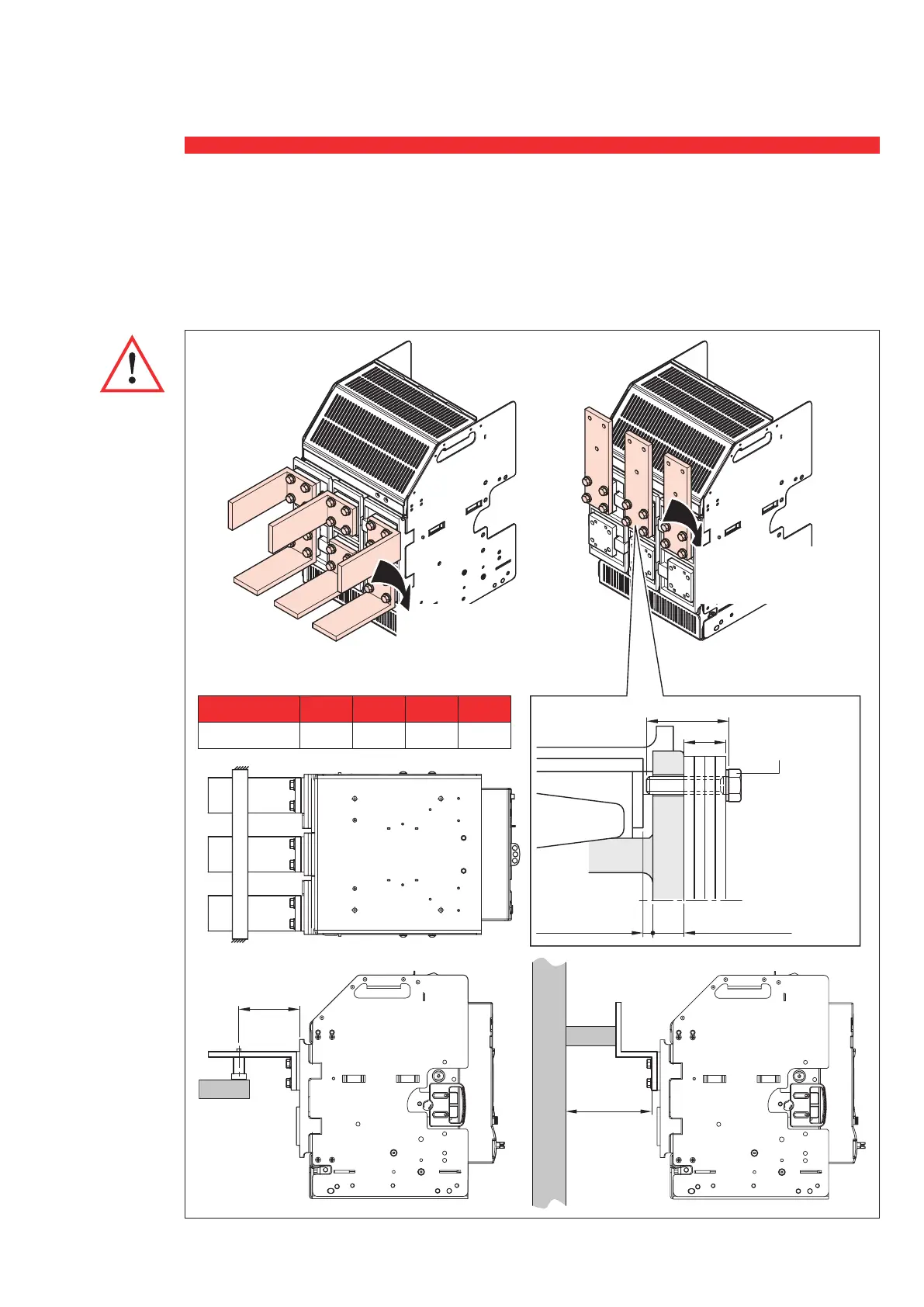

14. Raccordements possibles pour la version débrochable
"X" max (mm)
"X" max (mm)
X
X1
Les supports
de barres
doivent être en
matériaux isolant
et correctement
dimensionnés
pour ne pas
compromettre les
performances en
présence
d’un éventuel
court-circuit.
Les bornes du DMX
3
offrent une plus grande surface de
contact pour permettre un raccordement en aluminium.
Les bornes plates universelles du DMX
3
facilitent
considérablement les opérations de raccordement.
Ces bornes supportent directement tous les types de
raccordement communément utilisés, comme indiqué sur
la figure ci-contre.
DMX
3
2500 = 25 Nm
DMX
3
4000 = 36 Nm
DMX
3
6300 = 36 Nm
DMX
3
2500 = 25 Nm
DMX
3
4000 = 36 Nm
DMX
3
6300 = 36 Nm
Icc (kA) ≤ 42 ≤ 50 ≤ 65 ≤ 100
“X” max (mm) 350 300 250 150
M8 DMX
3
2500
M10 DMX
3
4000-6300
(type 8.8)
DMX
3
2500
X max = 16 + 4 + X1
DMX
3
4000-6300
X max = 20 + 5 + X1
DMX
3
2500
= 4mm
DMX
3
4000-6300
= 5mm
DMX
3
2500 = 16mm
DMX
3
4000-6300 = 20mm
