11
LXTFZ01M-IOM-1502

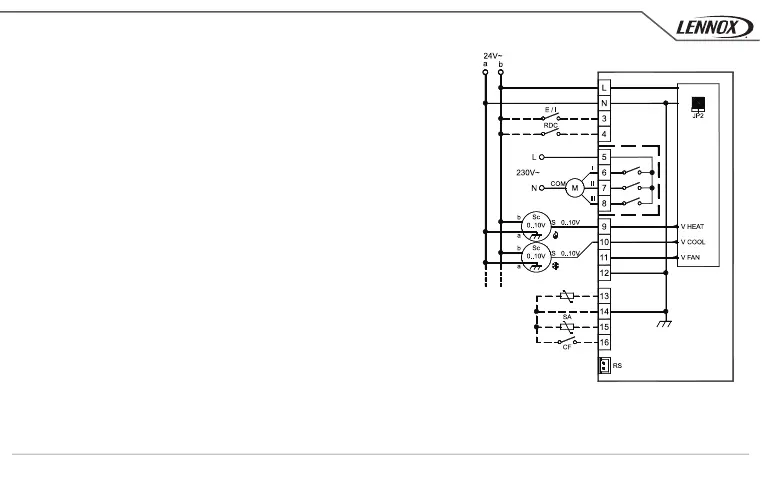

Fig. 10: Schema di collegamento per pilotaggio di due attuatori 0..10V a 24V~ per impianto a
4 tubi e pilotaggio di un motore a tre velocità a 230V.
Wiring diagram for two 0..10V 24V~ actuators in a 4 pipes system and a
three speeds motor.
Esquema de conexión pour pilotage de deux actuateurs 0..10V à 24V~ pour
installation à 4 tubes et pilotage d’un moteur à trois vitesses à 230V.
Esquema de conexión para pilotaje de 2 actuadores 0..10V a 24V~ para
instalación a 4 tubos y pilotaje de un motor a tres velocidades a 230V .
P01: 0
P05: 2
P06: 0 (1)
P07: 0 (1)
SW
