PCI
PCI
PCI
PCIカ
カ
カ
カー
ー
ー
ード
ド
ド
ドの
の
の
の取
取
取
取り
り
り
り付
付
付
付け
け
け
けま
ま
ま
また
た
た
たは
は
は
は交
交
交
交換
換
換
換
注
注
注
注意
意
意
意：
：
：
：コンピューターを開けたり修復を試みたりする前に、コンピューターに同梱されている
ThinkCentre 安 全 上 の
注 意 と 保 証 に つ い て の 手 引 き
の『重要な安全上の注意』を必ず読んで理解してください。『
ThinkCentre 安 全 上 の 注
意 と 保 証 に つ い て の 手 引 き
』のコピーを入手するには、次のWebサイトにアクセスしてください。
http://support.lenovo.com
ここでは、PCIカードの取り付けと交換の方法について説明します。
ご使用のコンピューターには標準PCIカード・スロットが2つ付いています。一つはPCIExpress(x1)カー
ド・スロットで、もう一つはPCIExpress(x16)グラフィック・カード・スロットです。9ページの『シス
テム・ボード上の部品の位置』を参照してください。
PCIカードの取り付けまたは交換は、次のように行います。
1.すべてのメディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューター
の電源をオフにします。次に、すべての電源コードをコンセントから抜き、コンピューターに接続さ
れているすべてのケーブルを取り外します。
2.コンピューターのカバーを取り外します。14ページの『コンピューターのカバーの取り外し』を
参照してください。
3.以下のいずれかを実行します。
•PCIカードを交換する場合、古いPCIカードを固定しているねじを取り外して、PCIカードスロッ
トから古いPCIカードを外します。次に、PCIカードの取り外しに示されているように、慎重に古
いPCIカードをシャーシから取り外します。
注
注
注
注：
：
：
：
a.PCIカードとシステム・ボードの間にケーブルがある場合は、そのケーブル配線をメモし
てからケーブルを取り外します。

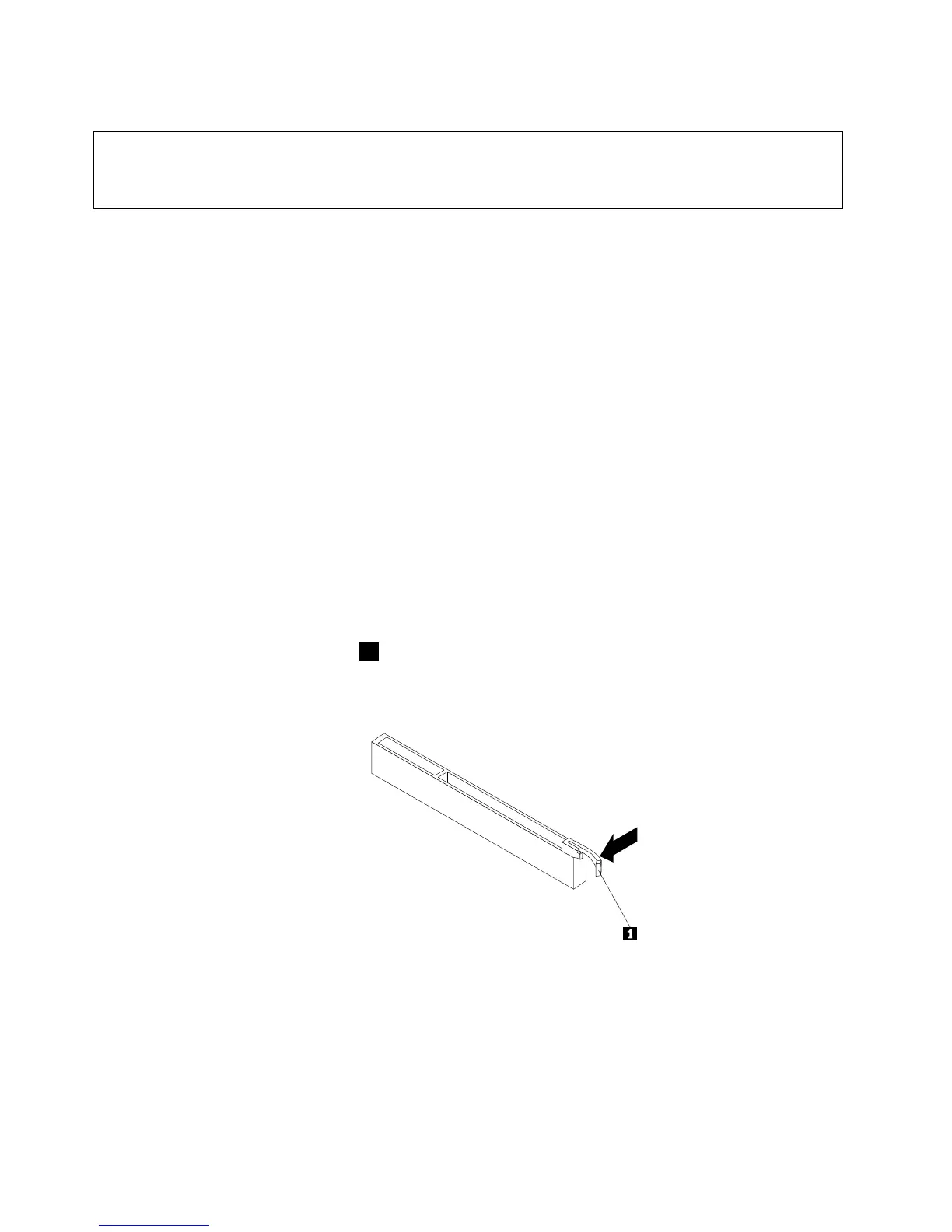

b.PCIカードが固定用ラッチ1で固定されている場合は、固定用ラッチを押して、PCIカー
ドをラッチから外します。次に、PCIカードの端を持ち、PCIカードスロットから慎重に引
き出します。必要に応じて、PCIカードを左右交互に同じ幅で少しずつ動かして、スロット
から完全に取り出してください。
c.PCIカードを取り外す際に邪魔にならないように、前面ベゼルを取り外し、ドライブ・ベイを
上方に円を描くように回しながら持ち上げることが必要になる場合があります。15
ページ
の『前面ベゼルを取り外して再び取り付ける』および16ページの『システム・ボード構成
部品およびドライブへのアクセス』を参照してください。
18ThinkCentreユーザー・ガイド
