4.ドライブ・ベイを上方に円を描くように回しながら持ち上げ、ヒートシンク・ファンダクトを固定し
ている2本のねじを取り外して、ヒートシンク・ファンダクトをシャーシから取り出します。

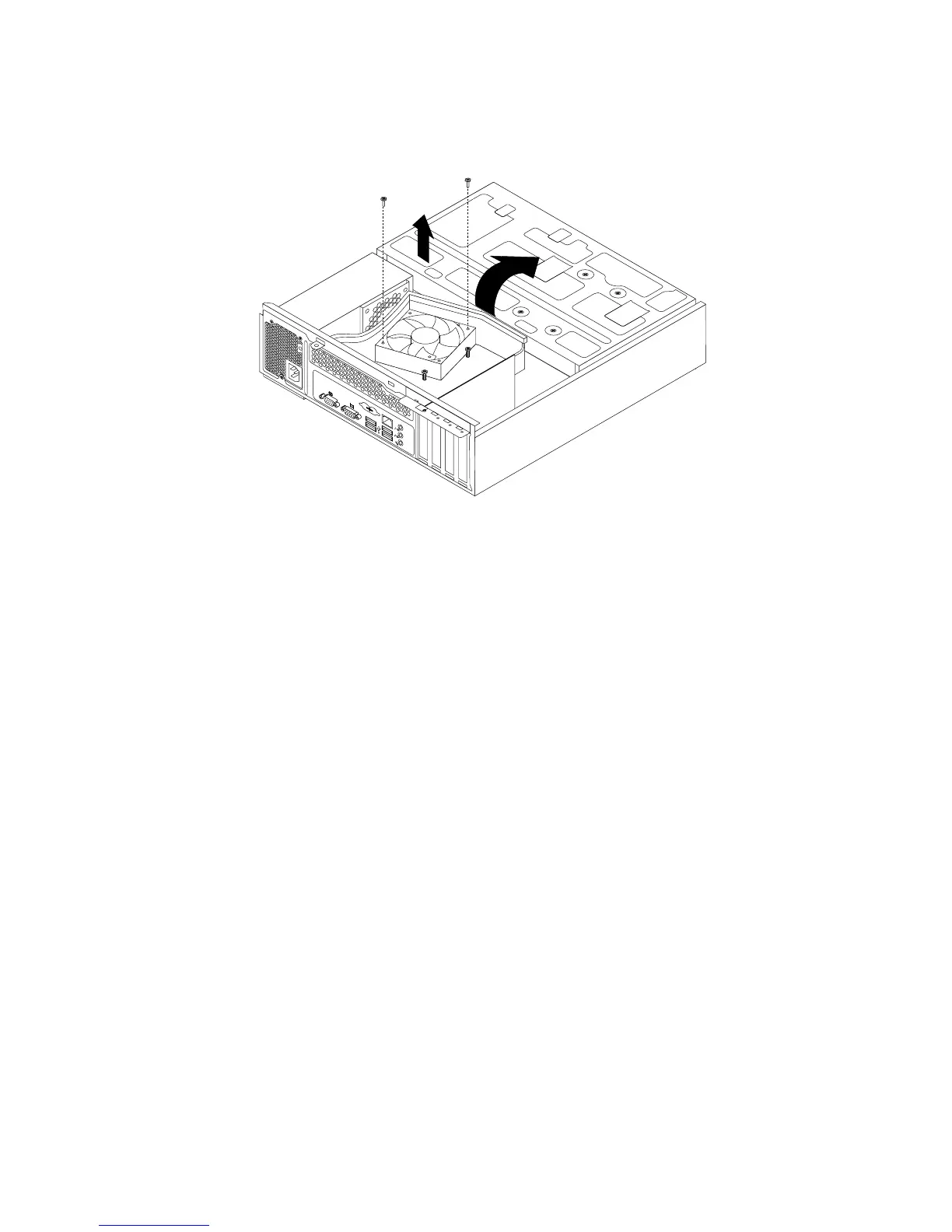

図 23. ヒ ー ト シ ン ク ・ フ ァ ン ダ ク ト の 取 り 外 し
5.すべてのドライブ、およびシステム・ボード上の24ピン電源コネクターと4ピン電源コネク
ターから電源機構ケーブルを取り外します。9ページの『システム・ボード上の部品の位置』を
参照してください。
注
注
注
注：
：
：
：シャーシにケーブルを固定しているケーブル・クリップと結束バンドから電源機構ケーブル
を取り外さなければならない場合もあります。ケーブルを取り外す前に、ケーブル配線を必ず
メモしておいてください。
30ThinkCentreユーザー・ガイド
