4.ドライブ・ベイを上方に円を描くように回しながら持ち上げます。16ページの『システム・ボード
構成部品およびドライブへのアクセス』を参照してください。
5.信号ケーブルと電源ケーブルを新しい光学式ドライブから取り外します。
6.光学式ドライブを持ったまま、光学式ドライブを固定している2本のねじを取り外します。

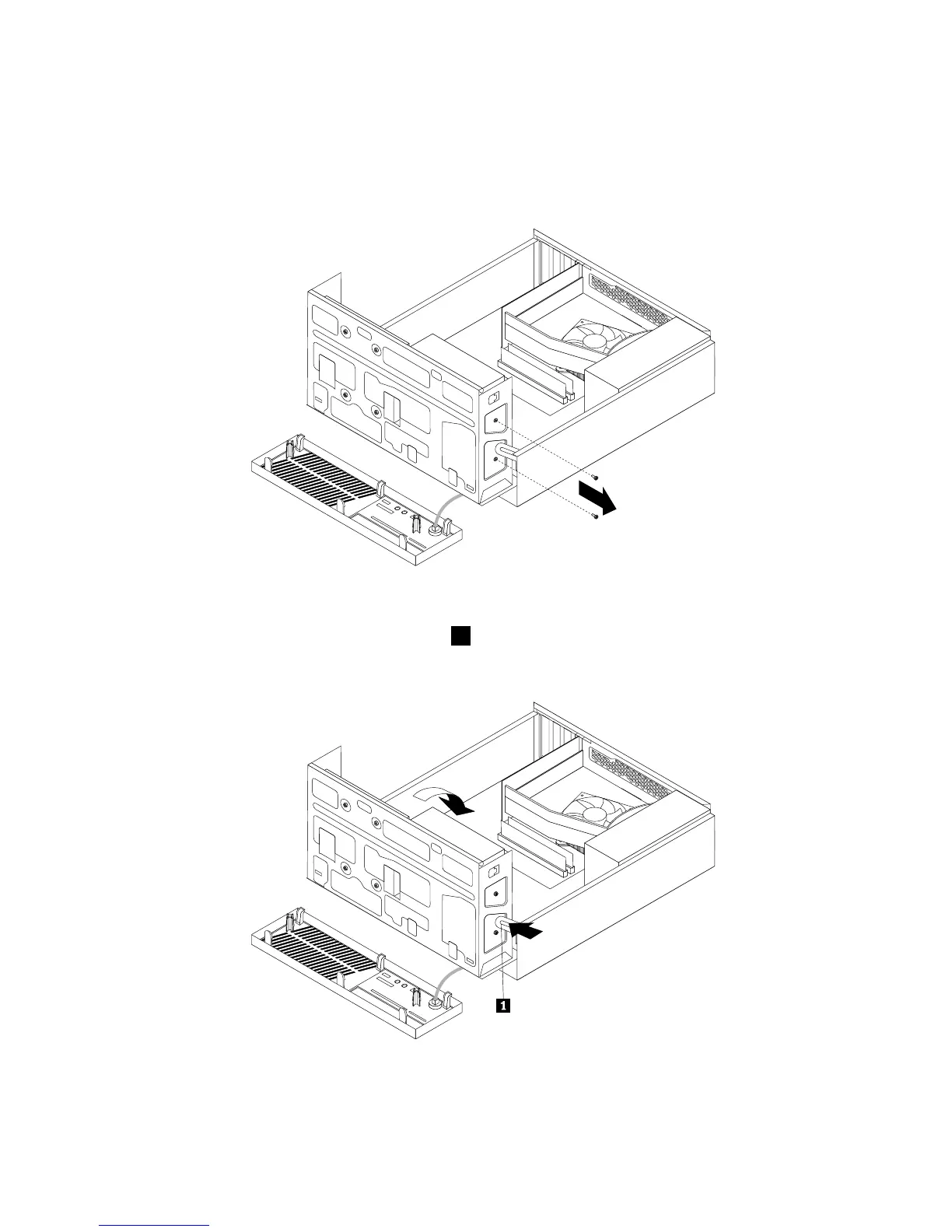

図 27. 光 学 式 ド ラ イ ブ の ね じ の 取 り 外 し
7.図に示すように、ドライブ・ベイのクリップ1を内側に押し、ドライブ・ベイを下方に円を描
くように回します。
図 28. ド ラ イ ブ ・ ベ イ を 下 げ る
34ThinkCentreユーザー・ガイド
