5.ハードディスク・ドライブを持ったまま、ハードディスク・ドライブを固定する4本のねじを外しま
す。次に、ドライブ・ベイからハードディスク・ドライブを取り外し、ハードディスク・ドライ
ブの背面から信号ケーブルと電源ケーブルを取り外して、シャーシからハードディスク・ドライ
ブを完全に取り外します。

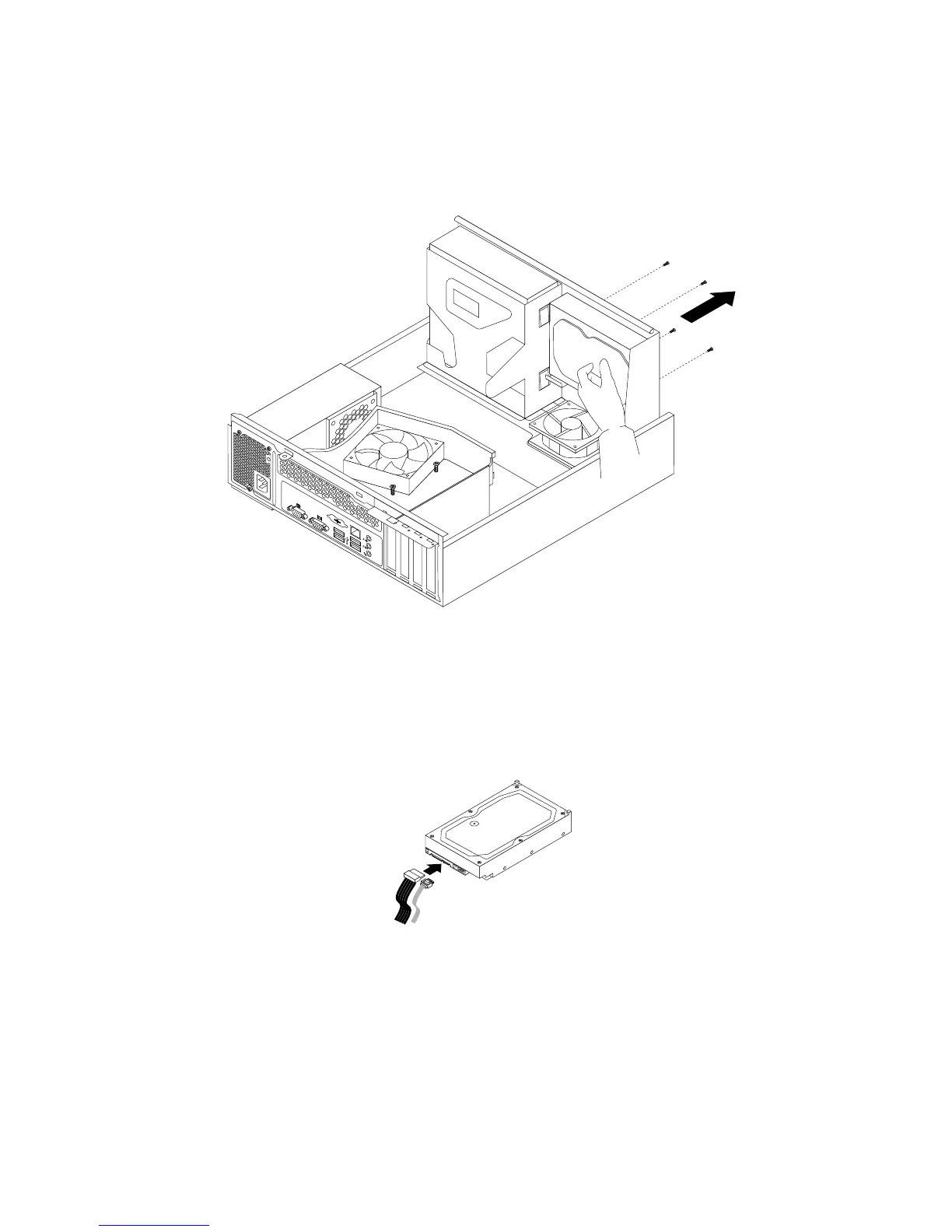

図 34. ハ ー ド デ ィ ス ク ・ ド ラ イ ブ の 取 り 外 し
6.信号ケーブルの一方の端を新しいハードディスク・ドライブの背面に接続し、他方の端をシステ
ム・ボード上の使用可能なSATAコネクターに接続します。9ページの『システム・ボード上の部
品の位置』を参照してください。次に、使用可能な5線式電源コネクターを見つけて新しいハー
ドディスク・ドライブの背面に接続します。
図 35. SATA ハ ー ド デ ィ ス ク ・ ド ラ イ ブ の 接 続
38ThinkCentreユーザー・ガイド
