Nota:Asecondadelmodello,ilserverpuòavereunaspettoleggermentediversodalleillustrazionidi
questasezione.
Perrimuovereereinstallareiltelaiosinistro,procederenelmodoseguente:
1.Rimuoverequalsiasisupportodalleunitàespegneretutteleperiferichecollegateeilserver.Quindi
scollegaretuttiicavidialimentazionedallepreseelettricheescollegaretutticavicollegatialserver.
2.Seilserverèinstallatoinuncabinetrack,rimuovereilserverdalcabinetrackecollocarlosuuna
superciepiana,pulitaeantistatica.FareriferimentoalmanualeIstruzioniperl'installazioneinun
rackfornitoconilserver.
3.Rimuovereilcoperchiodelserver.Vedere“Rimozionedelcoperchiodelserver”apagina88.
4.Rimuoverelamascherinaanteriore.Vedere“Rimozioneereinserimentodellamascherinaanteriore”a
pagina89.
5.Rimuovereilcoperchiodiraffreddamento.Vedere“Rimozioneereinserimentodelcoperchiodi
raffreddamento”apagina95.
6.Seilserverdisponediun'unitàotticaSliminstallata,scollegareilcavodisegnaleeilcavodi
alimentazionedalretrodell'unitàotticastessa.
7.Prenderenotadell'instradamentoedeicollegamentideicavi,quindiscollegareilcavodelpannello
anteriore,ilcavoUSBdelpannelloanteriore,ilcavodelmodulodidiagnosticaeilcavoperilconnettore
VGADB-15anterioredallaschedadisistema.Quindi,rilasciareicavidaifermiodalletraversinenello
chassis.
8.Rimuovereleduevitichessanoiltelaiosinistro,quindiestrarlodallaparteanterioredellochassis.

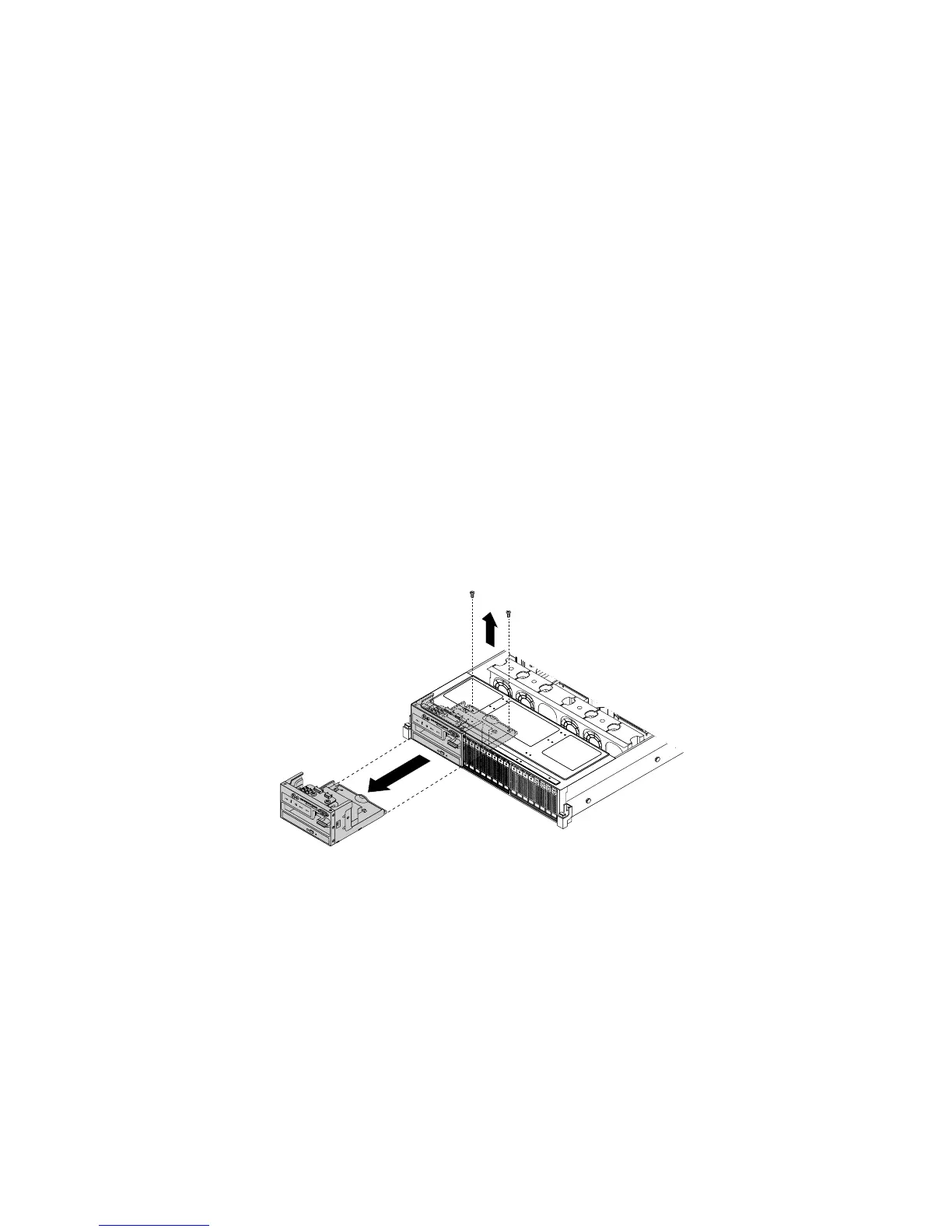

Figura54.Rimozionedeltelaiosinistro
