11.Posizionareconcautelalanuovaschedadelpannelloanterioresultelaiosinistroinmodocheicontrolli
anteriori,iconnettorieiLEDcombacinoconiforicorrispondentineltelaioeidueforidellevitidella
nuovaschedadelpannelloanterioresianoallineaticonichiodinidimontaggiocorrispondentisultelaio.
Installarequindilevitiperssareinposizionelaschedadelpannelloanteriore.

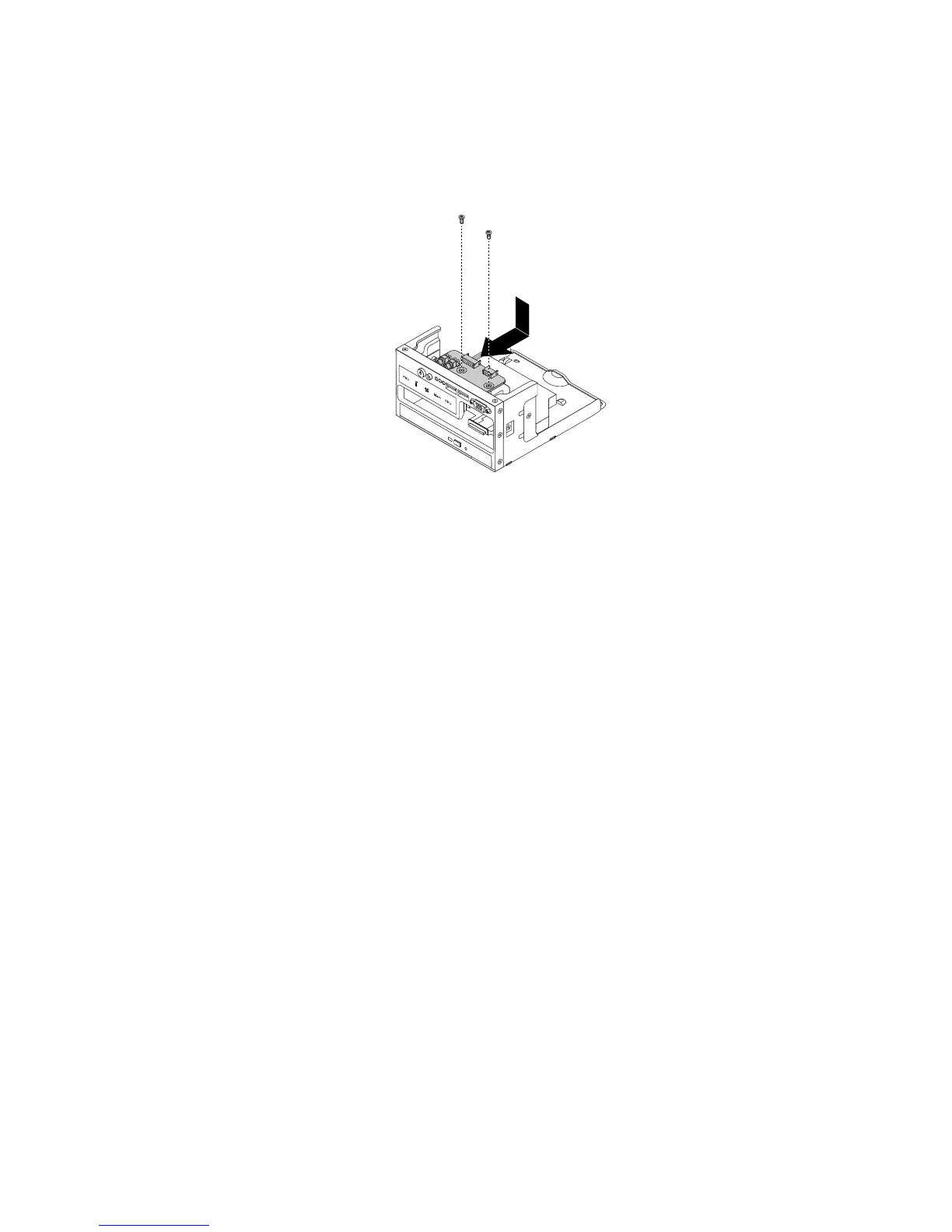

Figura126.Installazionedellaschedadelpannelloanterioreneltelaiosinistrodeimodellidiserverconvanidell'unità
discossoda2,5pollici
12.CollegareilcavodelpannelloanterioreeilcavoUSBdelpannelloanteriorealretrodellanuovascheda
delpannelloanteriore.
13.Reinstallareiltelaiosinistroericollegaretuttiicavi.Vedere“Rimozioneereinstallazionedeltelaio
sinistro”apagina97.
14.Sevienerichiestodirestituirelaschedadelpannelloanteriorerimossa,attenersiatutteleistruzionidi
imballaggioeutilizzareimaterialidispedizioneoriginaliforniticonilprodotto.
Operazionisuccessive:
•Pereseguireoperazionisuunaltrocomponentehardware,consultarelasezioneappropriata.
•Percompletarelasostituzione,consultarelasezione“Operazioninalidisostituzionedeicomponenti”a
pagina182
.
Sostituzionedelmodulodidiagnostica
Inquestasezionevienespiegatocomesostituireilmodulodidiagnostica.Perinformazionidettagliatesul
modulodidiagnostica,consultare“Modulodidiagnostica”apagina25.
Questasezionetrattaiseguentiargomenti:
•“Sostituzionedelmodulodidiagnosticaperimodellidiserverconottovanidell'unitàdiscossoda
3,5pollici”apagina176
•“Sostituzionedelmodulodidiagnosticaperimodellidiserverconvanidell'unitàdiscossoda2,5
pollici”apagina177
Primadiiniziare,stamparetutteleistruzionicorrelateoconsultarelaversionePDFsuunaltrocomputer
comeriferimento.
Nota:asecondadelmodello,ilservereilmodulodidiagnosticapotrebberoavereunaspettodiversodalle
illustrazionidiquestasezione.
Capitolo6.Installazione,rimozioneosostituzionedell'hardware175
