10.Posizionareilnuovoassiemedellaschedaverticale2sullochassiseallinearloconl'appositoslotsulla
schedadisistema,allinearelaparteposterioredell'assiemeconleguidedeibinaricorrispondentinella
parteposterioredellochassis.Quindi,spingereconcautelailnuovoassiemedellaschedaverticale
2versoilbassonellochassis,noalcompletoposizionamento.
Nota:sesull'assiemedellaschedaverticale2sonoinstallateschedePCIExpress,inserireattentamente
laschedaPCIExpressnellochassiseinstradareappropriatamenteicavidallascheda.

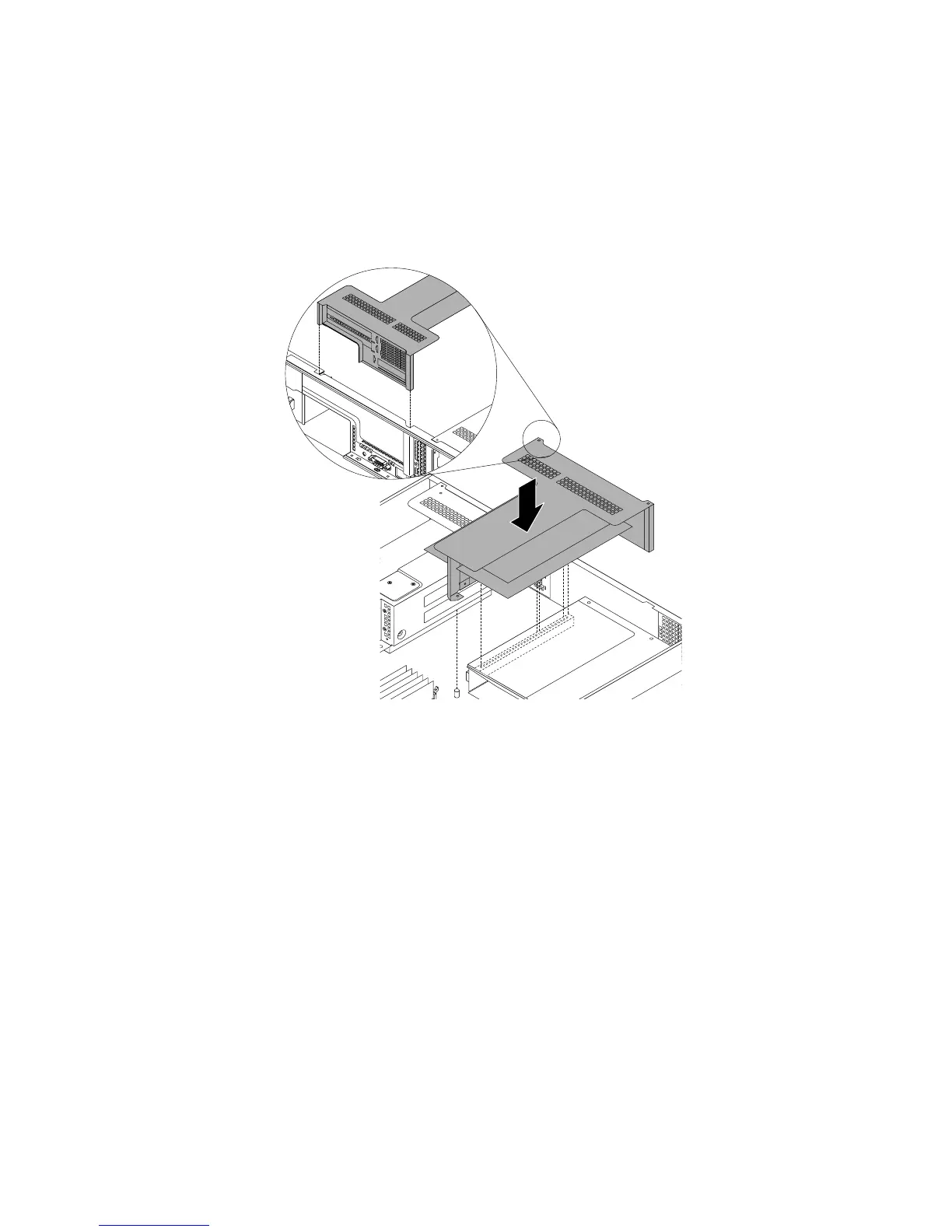

Figura122.Installazionedell'assiemedellaschedaverticale2
11.Nelcasovenisserichiestodirestituireilvecchioassiemedellaschedaverticale2,seguiretuttele
istruzionidiimballaggioeutilizzareimaterialidiimballaggiofornitiperlaspedizione.
Operazionisuccessive:
•Pereseguireoperazionisuunaltrocomponentehardware,consultarelasezioneappropriata.
•Percompletarelasostituzione,consultarelasezione“Operazioninalidisostituzionedeicomponenti”a
pagina182.
Sostituzionedellaschedadelpannelloanteriore
Inquestasezionevienespiegatocomesostituirelaschedadelpannelloanteriore.Questasezionetrattai
seguentiargomenti:
•“Sostituzionedellaschedadelpannelloanterioreperimodellidiserverconottovanidell'unitàdiscosso
da3,5pollici”apagina171
•“Sostituzionedellaschedadelpannelloanterioreperimodellidiserverconvanidell'unitàdiscosso
da2,5pollici”apagina173
Perimodellidiservercon12vanidell'unitàdiscossoda3,5pollici,iconnettoriUSBanteriorisono
integratinellamanigliasinistradelrack;icontrollieiLEDanteriorisonointegratinellamanigliadestradel
