Elektrische Installation
Anschlussplan
Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V
5
27
EDB712 DE/EN 2.1
712_004

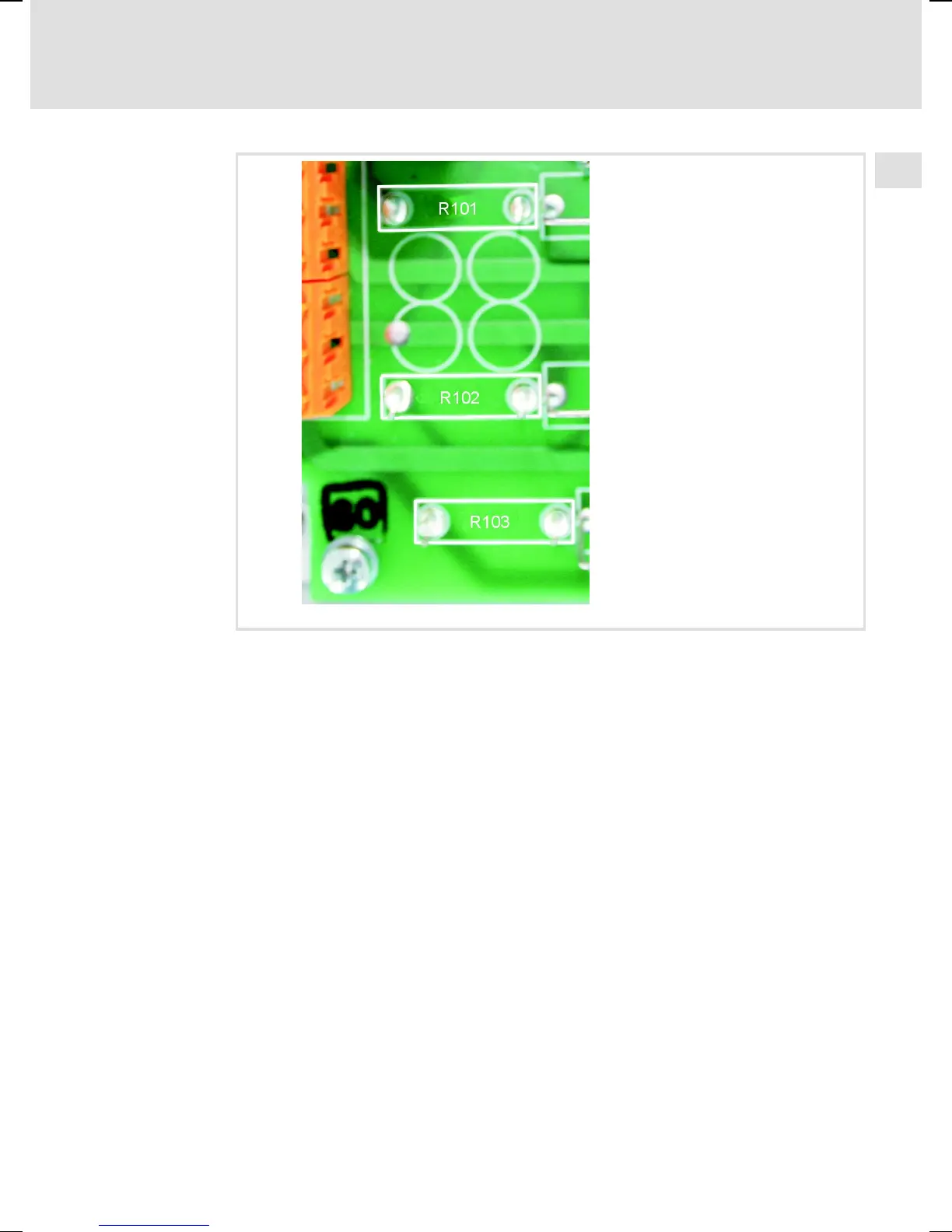

Abb. 5 Umstellung des Antriebsstellers 712 auf Netzanschluss 190 ... 265 V durch Einlöten von
220 kΩ -Widerständen
3. Löten Sie drei Widerstände (220 kΩ, 0.5 W) an den vorgesehenen
Bestückungsplätzen R101, R102 und R103 ein.
4. Montieren Sie ggf. die Schutzabdeckung über der Geräteplatine.
