Elektrische Installation
Anschlussplan
Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V
5

26
EDB712 DE/EN 2.1
5.3.2 Antriebssteller Typ 712 für Netzanschluss 190 ... 265 V
 Hinweis!
Der Antriebssteller 712 ist werkseitig für den Betrieb mit 340 ...
460 V eingerichtet. Für den Betrieb mit 190 ... 265 V müssen eine
Lötbrücke verändert werden und drei 220 kΩ/0.5 W − Widerstände
auf den Bestückungsplätzen R101, R102 und R103 eingelötet
werden.
 Gefahr!
Der Umbau für den Betrieb an 190...265 V darf nur spannungslos
von qualifizierten Fachkräften vorgenommen werden.
240 V
400 V
712_003

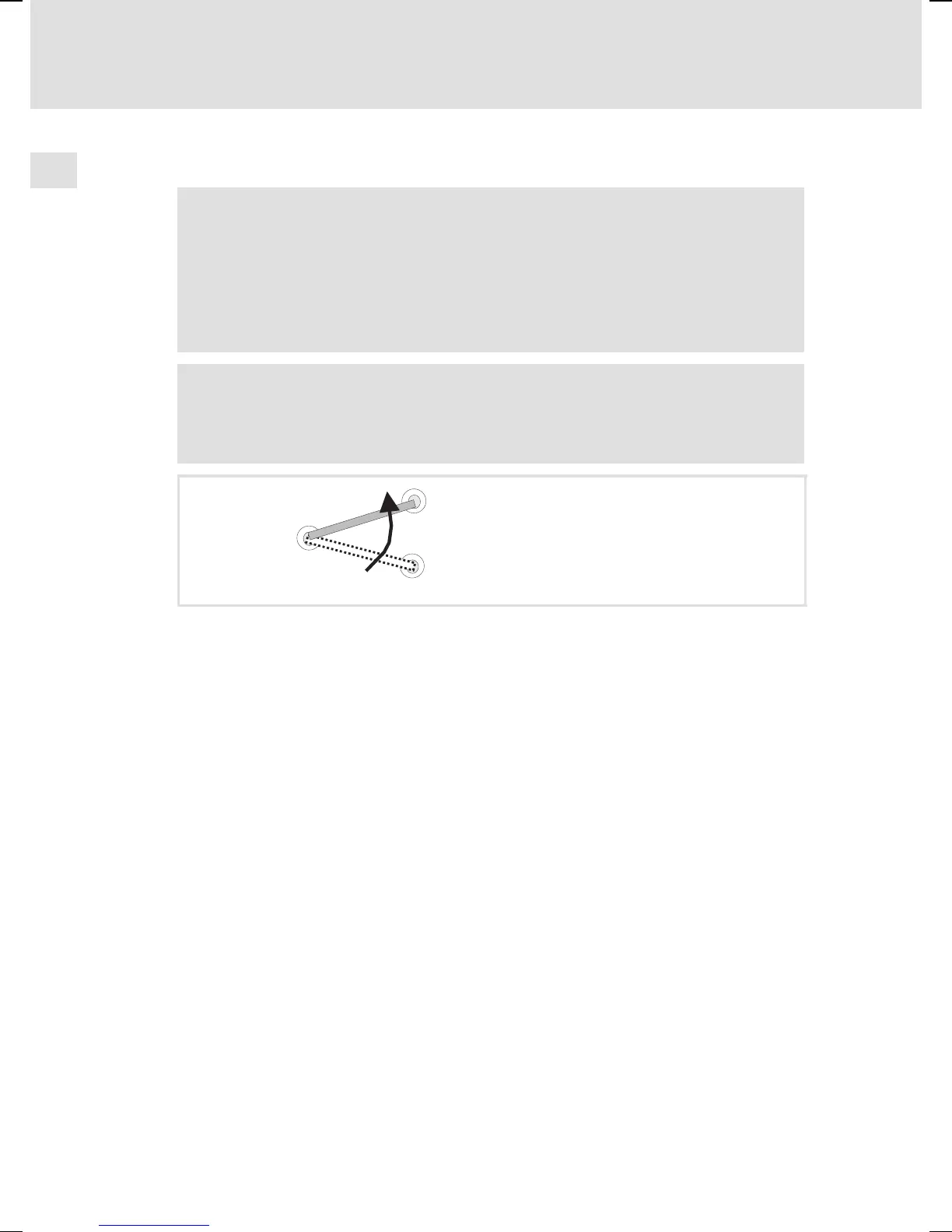

Abb. 4 Umstellung des Antriebsstellers 712 auf Netzanschluss 190 ... 265 V durch
Lötbrückenveränderung
1. Entfernen Sie ggf. eine Schutzabdeckung über der Geräteplatine.
2. Setzen Sie die Lötbrücke vom Lötstützpunkt ”400 V” auf den
Lötstützpunkt ”240 V” durch Löten um.
