Elektrische Installation
Verdrahtung
6
EDK82ZAFSC−010 DE/EN/FR 6.1
17

H2_verdrahtung−INS_Klemmenbeleg
Verdrahtung

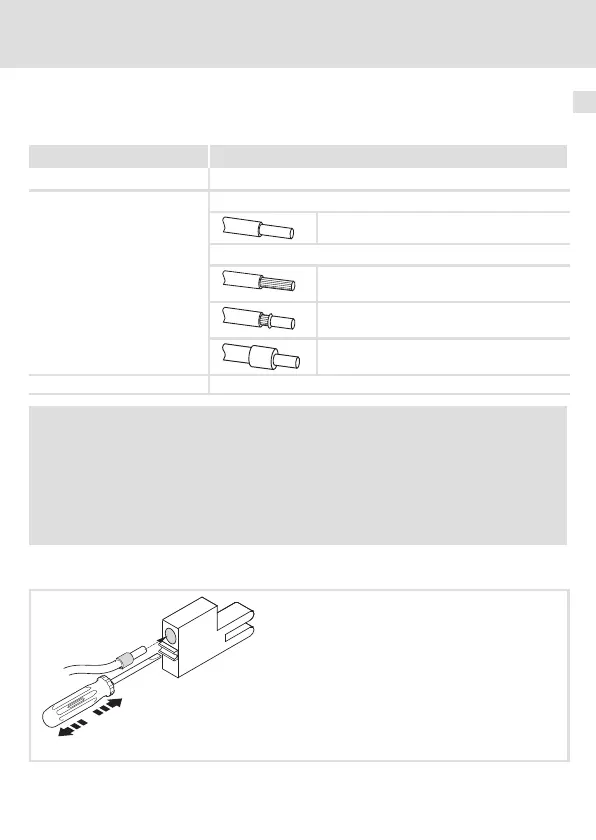

Daten der Anschlussklemmen
Bereich Werte
Elektrischer Anschluss Steckerleiste mit Federkraftanschluss
Anschlussmöglichkeiten
starr:
1.5 mm
2
(AWG 16)
flexibel:
ohne Aderendhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, ohne Kunststoffhülse
1.5 mm
2
(AWG 16)
mit Aderendhülse, mit Kunststoffhülse
0.5 mm
2
(AWG 20)
Abisolierlänge 9 mm
 Stop!
Um Steckerleisten und Kontakte nicht zu beschädigen:
ƒ Steckerleisten nur aufstecken / abziehen wenn der Antriebsregler vom
Netz getrennt ist.
ƒ Steckerleisten erst verdrahten, dann aufstecken.
ƒ Nicht belegte Steckerleisten ebenfalls aufstecken.
Gebrauch der Steckerleiste mit Federkraftanschluss
E82ZAFX013
