Lenze E82ZAFSC010 - Câblage

Installation électrique
Câblage
6
EDK82ZAFSC−010 DE/EN/FR 6.1
61

H2_verdrahtung_FR−INS_Klemmenbeleg
Câblage

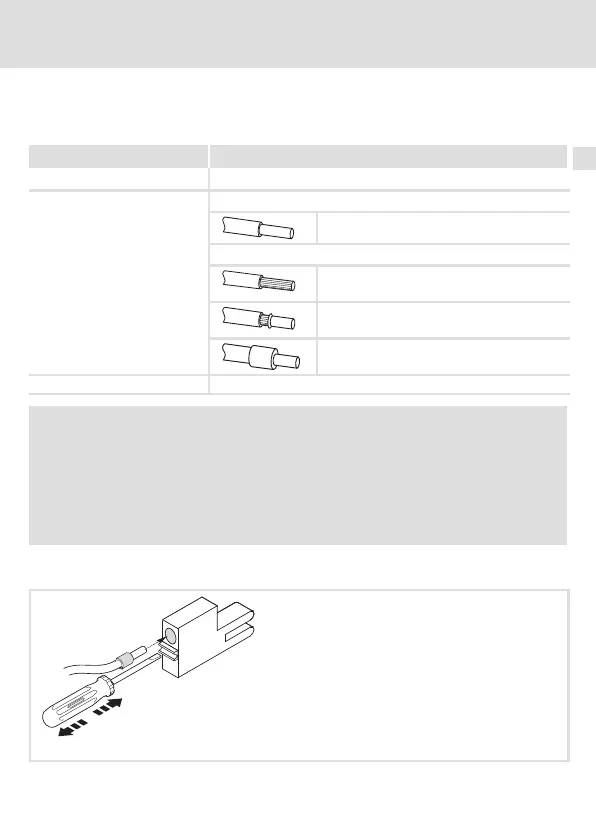

Spécifications pour bornier de raccordement
Domaine Valeurs
Raccordement électrique Bornier à lame ressort
Possibilités de raccordement
Rigide :
1.5 mm
2
(AWG 16)
Souple :
sans embout
1.5 mm
2
(AWG 16)
avec embout, sans cosse en plastique
1.5 mm
2
(AWG 16)
avec embout et cosse en plastique
0.5 mm
2
(AWG 20)
Longueur du fil dénudé 9 mm
 Stop !
Pour éviter d’endommager les borniers et les contacts :
ƒ Enficher et retirer les borniers uniquement lorsque le variateur est coupé
du réseau.
ƒ Procéder au câblage des borniers avant de les enficher.
ƒ Enficher également des borniers non affectés.
Utilisation de borniers à lame ressort
E82ZAFX013
