Lenze E94AYFLF - Page 11

Elektrische Installation 3
EDK94AYFLF DE/EN/FR/ES/IT 1.2
11

H1_E_INST-Belegung_SubD_X10

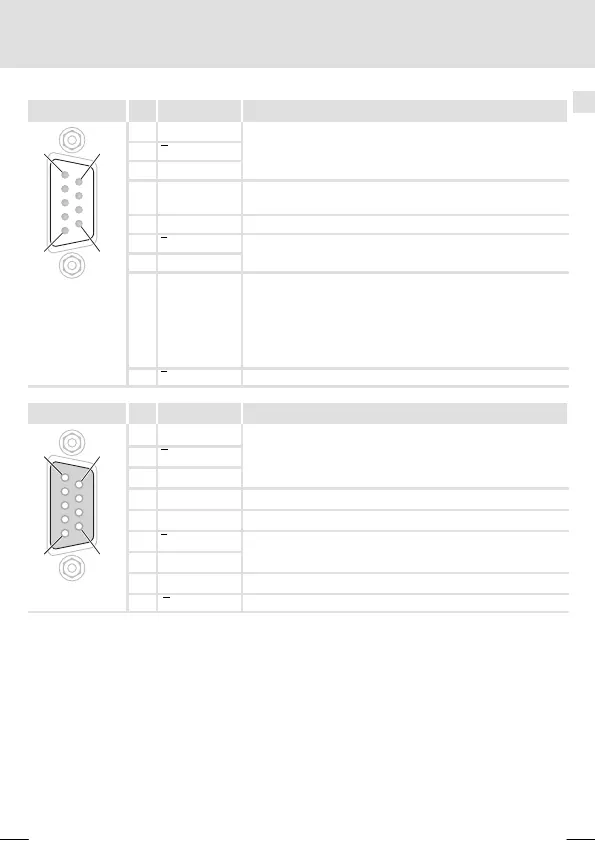

X9 Pin Bezeichnung Erläuterung
1
6
5
9
1 B
TTL-Eingangssignal vom Encoder oder Encodernachbildung
2 A
3 A
4 +5 V geregelte Spannungsversorgung für Encoder
(Pin 8 = Sense muss verwendet werden)
5 GND -
6 Z
TTL-Eingangssignal vom Encoder oder Encodernachbildung
7 Z
8
Die Funktion dieser Leitung muss im Grundgerät eingestellt
werden:
z S
z Lc
z E
z Sense (Fühlerleitung bei Spannungsregelung, Lenze-Ein-
stellung)
z Lamp control
z Enable
SUBD09010
9 B TTL-Eingangssignal vom Encoder oder Encodernachbildung
X10 Pin Bezeichnung Erläuterung
16
59
1 B
TTL-Ausgangssignal vom Encoder oder Encodernachbildung
2 A
3 A
4 +5 V V
CC
±6 %
5 GND -
6 Z
TTL-Ausgangssignal vom Encoder oder Encodernachbildung
7 Z
8 Enable Digitales Ausgangssignal
SUBD09010
9 B TTL-Ausgangssignal vom Encoder oder Encodernachbildung
