Installation électrique 3
EDK94AYFLF DE/EN/FR/ES/IT 1.2
27

H1_E_INST-Belegung_SubD_X10

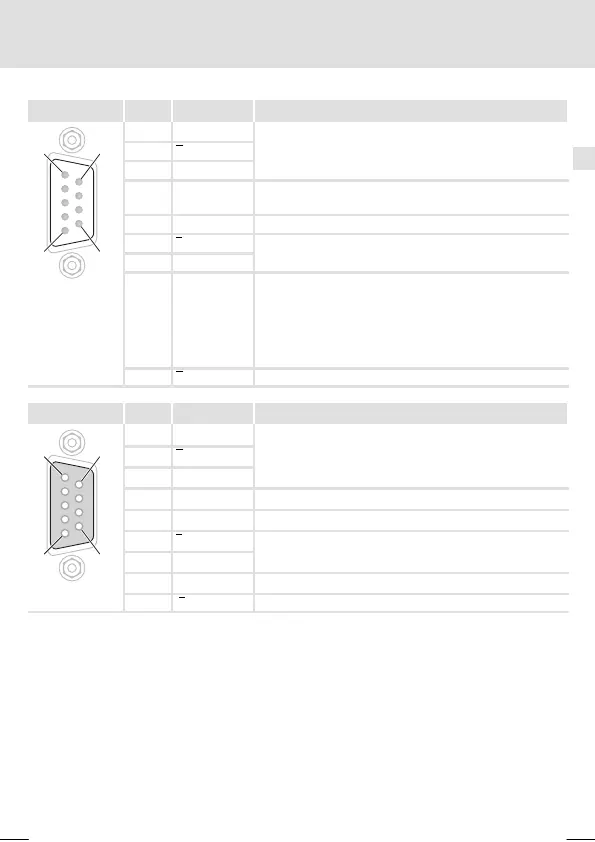

X9 Broche Désignation Explication
1
6
5
9
1 B
Signal d’entrée TTL du codeur ou émulation codeur
2 A
3 A
4 +5 V Alimentation régulée pour codeur
(Broche 8 = Sense doit être utilisé.)
5 GND -
6 Z
Signal d’entrée TTL du codeur ou émulation codeur
7 Z
8
La fonction de ce câble doit être réglée sur l’appareil de
base :
z S
z Lc
z E
z Sense (câble capteur en cas de régulation de tension,
réglage Lenze)
z Lamp control
z Enable
SUBD09010
9 B Signal d’entrée TTL du codeur ou émulation codeur
X10 Broche Désignation Explication
16
59
1 B
Signal de sortie TTL du codeur ou émulation codeur
2 A
3 A
4 +5 V V
CC
±6 %
5 GND -
6 Z
Signal de sortie TTL du codeur ou émulation codeur
7 Z
8 Enable Signal de sortie numérique
SUBD09010
9 B Signal de sortie TTL du codeur ou émulation codeur
