Lenze E94AYFLF - Page 35

Instalación eléctrica 3
EDK94AYFLF DE/EN/FR/ES/IT 1.2
35


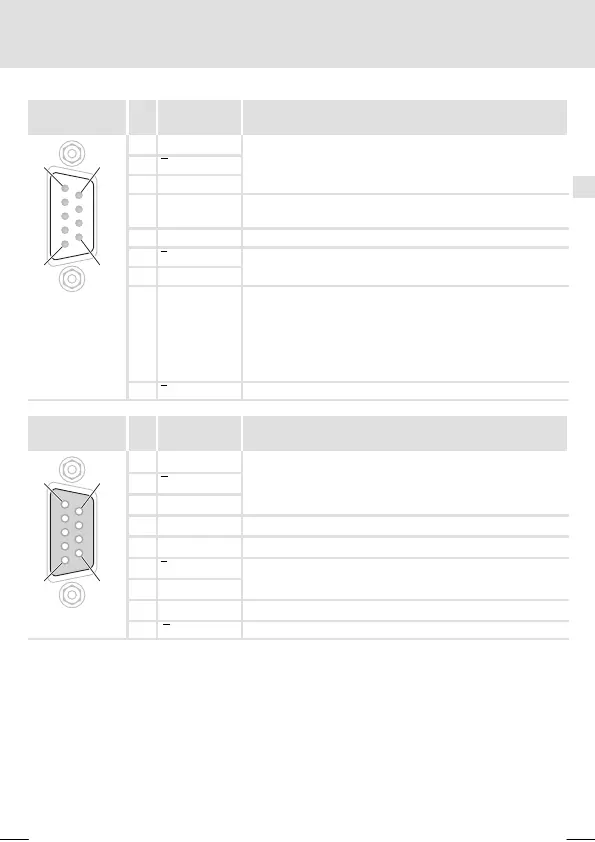

H1_E_INST-Belegung_SubD_X10
X9 Pin Denominació
n
Explicación
1
6
5
9
1 B
Señal de entrada TTL del encoder o simulación de encoder
2 A
3 A
4 +5 V Alimentación de voltaje regulada para el encoder
(Se ha de utilizar Pin 8 = Sense)
5 GND -
6 Z
Señal de entrada TTL del encoder o simulación de encoder
7 Z
8
La función de este cable se ha de configurar en el equipo
básico:
z S
z Lc
z E
z Sense (control de sensor para el control del voltaje,
Configuración Lenze)
z Lamp control
z Enable
SUBD09010
9 B Señal de entrada TTL del encoder o simulación de encoder
X10 Pin Denominació
n
Explicación
16
59
1 B
Señal de salida TTL del encoder o simulación de encoder
2 A
3 A
4 +5 V V
CC
±6 %
5 GND -
6 Z
Señal de salida TTL del encoder o simulación de encoder
7 Z
8 Enable Señal de salida digital
SUBD09010
9 B Señal de salida TTL del encoder o simulación de encoder
