Installazione elettrica 3
EDK94AYFLF DE/EN/FR/ES/IT 1.2
43

H1_E_INST-Belegung_SubD_X10

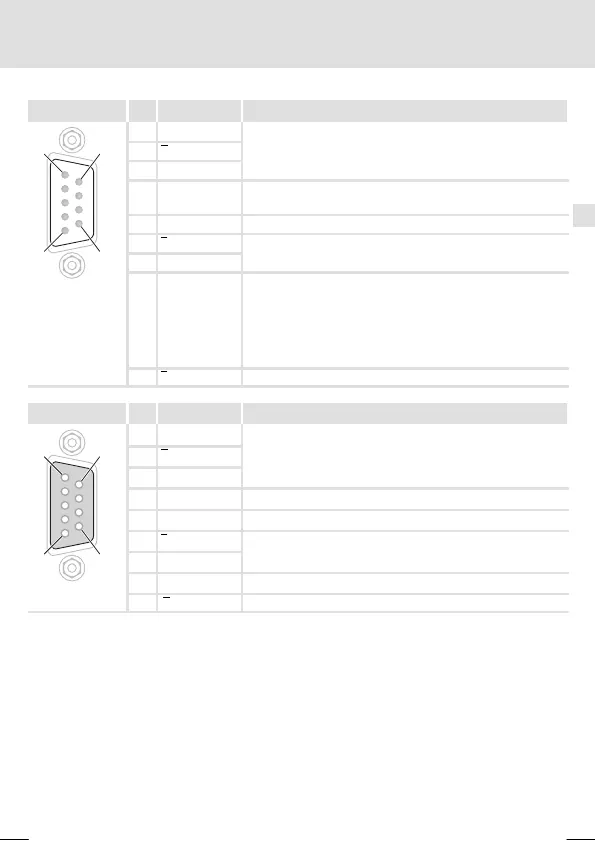

X9 Pin Siglatura Spiegazione
1
6
5
9
1 B
Segnale di ingresso TTL dall’encoder o emulazione encoder
2 A
3 A
4 +5 V Alimentazione controllata per encoder
(è necessario utilizzare Pin 8 = Sense)
5 GND -
6 Z
Segnale di ingresso TTL dall’encoder o emulazione encoder
7 Z
8
La funzione di questo cavo deve essere impostata nel
modulo asse:
z S
z Lc
z E
z Sense (cavo sensore per controllo tensione di
alimentazione, impostazione Lenze)
z Lamp control
z Enable
SUBD09010
9 B Segnale di ingresso TTL dall’encoder o emulazione encoder
X10 Pin Siglatura Spiegazione
16
59
1 B
Segnale di uscita TTL dall’encoder o emulazione encoder
2 A
3 A
4 +5 V V
CC
±6 %
5 GND -
6 Z
Segnale di uscita TTL dall’encoder o emulazione encoder
7 Z
8 Enable Segnale di uscita digitale
SUBD09010
9 B Segnale di uscita TTL dall’encoder o emulazione encoder
