Installation mécanique
Montage avec profilés de fixation (montage standard sur panneau)
Encombrements
4

158
EDKCSEX064 DE/EN/FR 6.0
4.2 Montage avec profilés de fixation (montage standard sur panneau)
4.2.1 Encombrements
 Remarque importante !
Montage avec fixation de blindage ECSZS000X0B :
ƒ espace de montage en dessous du module > 195 mm.
h
h
a
g
g
a
d1
d
g
g
0
1
³ 65 mm
e
³ 65 mm
d1
d
b
b
ECSxA005

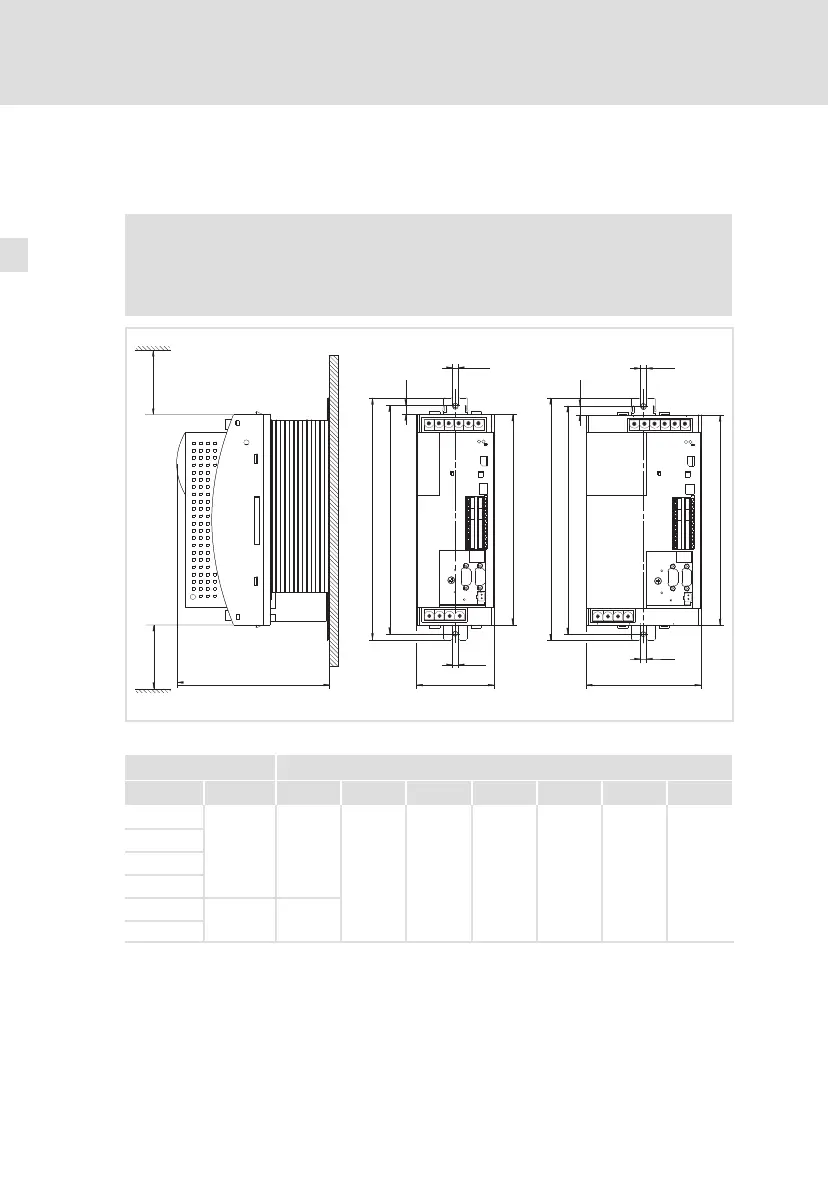

Fig.4−1 Encombrements pour la variante "montage sur panneau"
Module d’axe Cotes [mm]
Type Taille a b d d1 e h g
ECSE004

88.5
240 276 260
176
212
1)
10
6.5
(M6)
ECSE008
ECSE016
ECSE032
ECSE048
 131
ECSE064
1)
212 mm max., selon le module de communication enfiché
 Logiciel d’application : S = Speed & Torque P = Posi & Shaft
M = Motion A = Application
