Elektrische Installation
Steueranschlüsse
5
41
EDKCSEX064 DE/EN/FR 6.0
5.3 Steueranschlüsse
ECSXA070

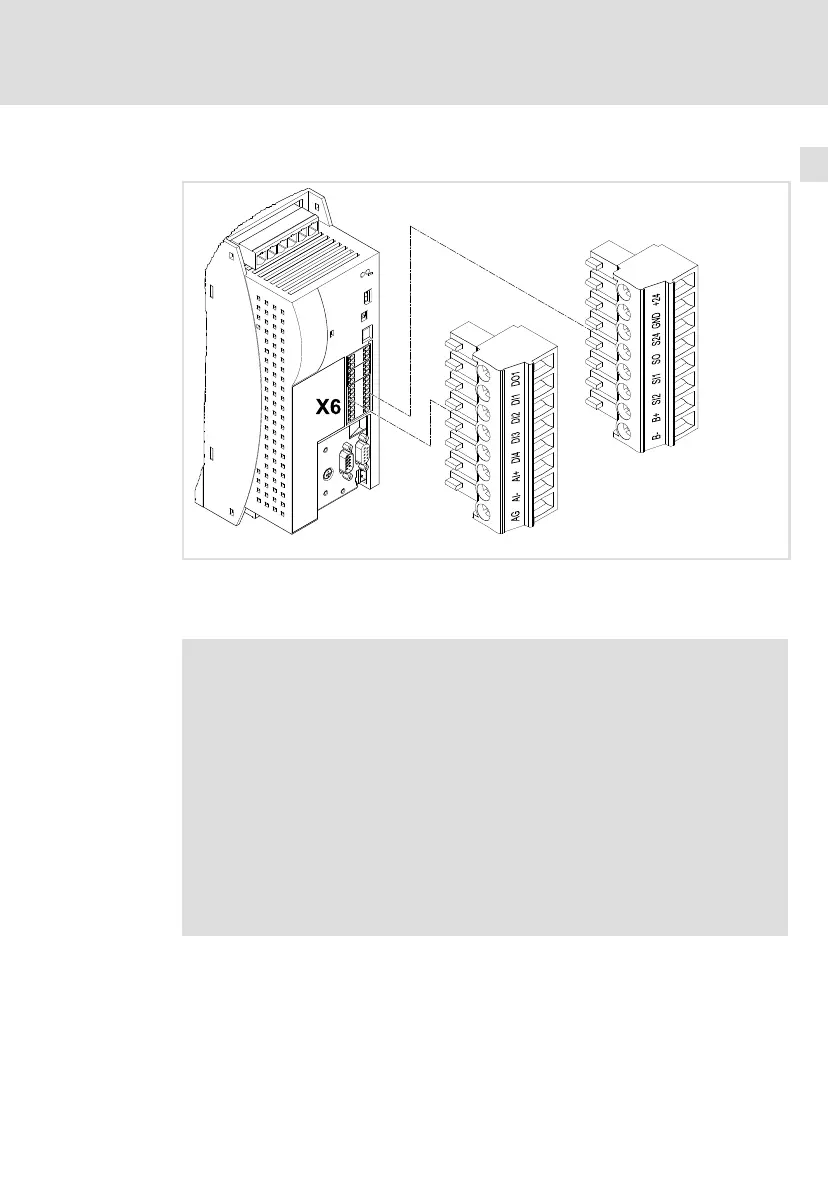

Abb. 5−5 Steckerleisten für die Steueranschlüsse (X6)
Für die Versorgung der Steuerelektronik ist eine externe 24 V−Gleichspannung
an den Klemmen X6/+24 und X6/GND erforderlich.
Stop!
ƒ Führen Sie die Steuerleitungen immer geschirmt aus, um
Störeinkopplungen zu vermeiden.
ƒ Die Spannungsdifferenz zwischen X6/AG, X6/GND und dem PE
des Achsmoduls darf maximal 50 V betragen.
ƒ Die Spannungsdifferenz begrenzen Sie durch:
– überspannungsbegrenzende Bauelemente oder
– direkte Anbindung von X6/AG und X6/GND mit PE.
ƒ Die Verschaltung muss sicherstellen, dass bei X6/DO1 = 0
(LOW−Pegel) die angeschlossenen Achsmodule keine Energie aus
dem Zwischenkreis entnehmen. Sonst kann das
Versorgungsmodul beschädigt werden.
