Elektrische Installation
Steueranschlüsse
5

42
EDKCSEX064 DE/EN/FR 6.0
Schirmauflage der Steuerleitungen und Signalleitungen
Das Blech auf der Gerätevorderseite dient als Montagestelle (zwei Gewinde-
bohrungen M4) für die Schirmauflage der Signalleitungen. Die verwendeten
Schrauben dürfen max. 10 mm in den Innenraum des Gerätes hineinragen. Für
eine optimale Kontaktierung der Schirmauflage verwenden Sie die Klemmbü-
gel der Schirmbefestigung ECSZS000X0B.
L1 L2
L3
PE
X21
+UG
+UG +UG
-UG
-UG-UG
PE
PEPE
X22
X23
+UG
BR1
BR0
T1 T2
X6
DI1 DI2 DO1 D24
+24V GND
DO1
DI1
X6
DI2
DI3
DI4
AI+
AI-
AG
+24V
GND
S24
SO
SI1
SI2
B+
B-
+
-
=
24 VDC
+24 VDC
GND
U
F 1,6 A
3
4
+
-
=
"
"
"
"
"
"
"
0
2
1
ECSxE...
ECSxS/P/M/A...
ECSXA013

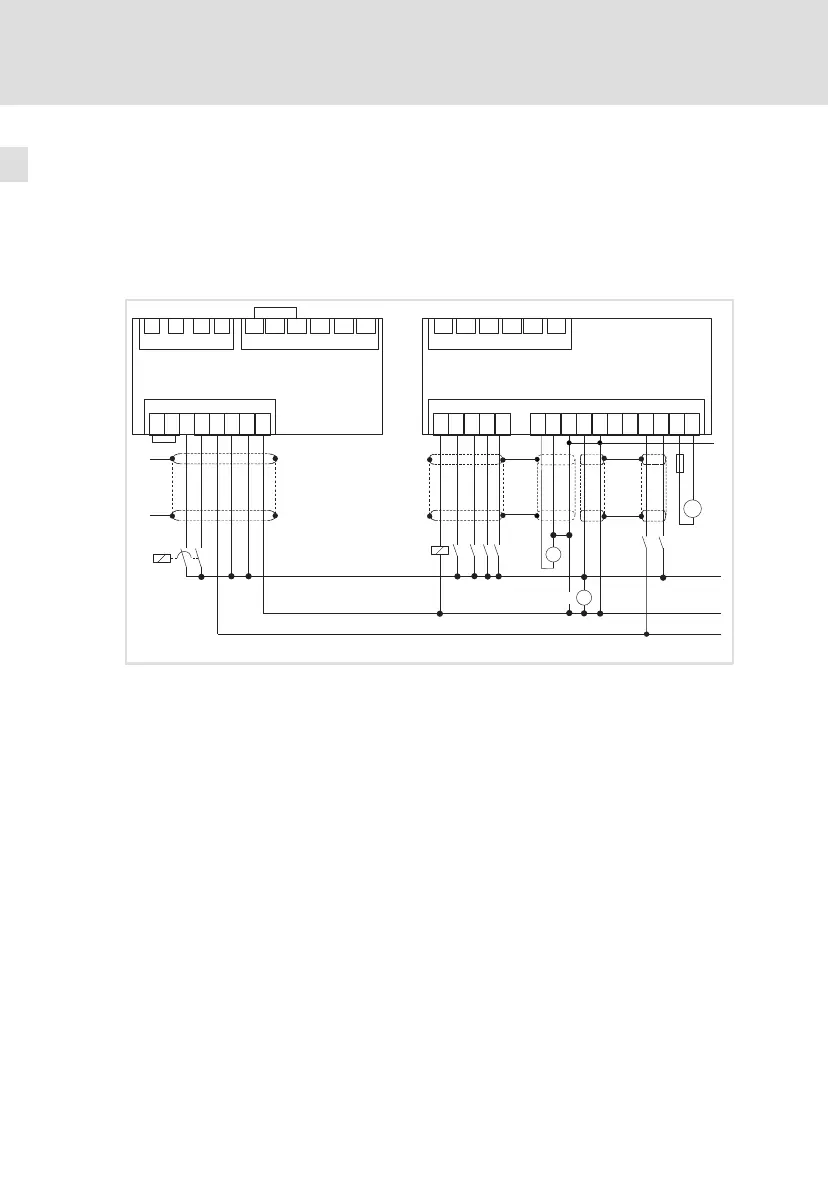

Abb. 5−6 Verbund: Steuersignale mit internem Bremswiderstand
 HF−Schirmabschluss durch großflächige Anbindung an Funktionserde (siehe
Montageanleitung Schirmbefestigung ECSZS000X0B)
 /  Hilfsschütz/−relais
 Spannungsversorgung Motorhaltebremse 23 ... 30 V DC, max. 1,5 A
 Sicher abgeschaltetes Moment (ehem. "Sicherer Halt")
 Reglerfreigabe/−sperre
