Lenze ECSEM Series - Anschluss Resolver

Elektrische Installation
Rückführsystem verdrahten
Anschluss Resolver
5

59
EDKCSEX064 DE/EN/FR 6.0
5.5.1 Anschluss Resolver
 Hinweis!
ƒ Verwenden Sie für den Anschluss eines Resolvers die
vorkonfektionierten Lenze−Systemleitungen.
ƒ Leitungslänge: max. 50 m
ƒ Parametrieren Sie je nach Leitungslänge und verwendetem
Resolver die Codestelle C0416 (Resolver−Erregungsamplitude).
Kontrollieren Sie die Resolver−Ansteuerung mit Codestelle C0414
(empfohlene Werte: 0,5 ... 1,2; Idealwert: 1,0).
ƒ Vor Einsatz eines Resolvers eines anderen Herstellers bitte
Rücksprache mit Lenze halten.
Über die 9−polige Sub−D−Buchse X7 schließen Sie einen Resolver an.
Eigenschaften
ƒ Resolver: U = 10 V, f = 4 kHz
ƒ Resolver und Resolver−Zuleitung werden auf Drahtbruch überwacht
(Störungsmeldung "Sd2").
+REF
-REF
+COS
-COS
+SIN
-SIN
R1 (+KTY)
R2 (-KTY)
KTY
1
2
3
4
5
6
7
8
9
X7
0.14
26
0.5
20
mm
2
AWG
Æ
1
5
6
9
X7
ECSXA022

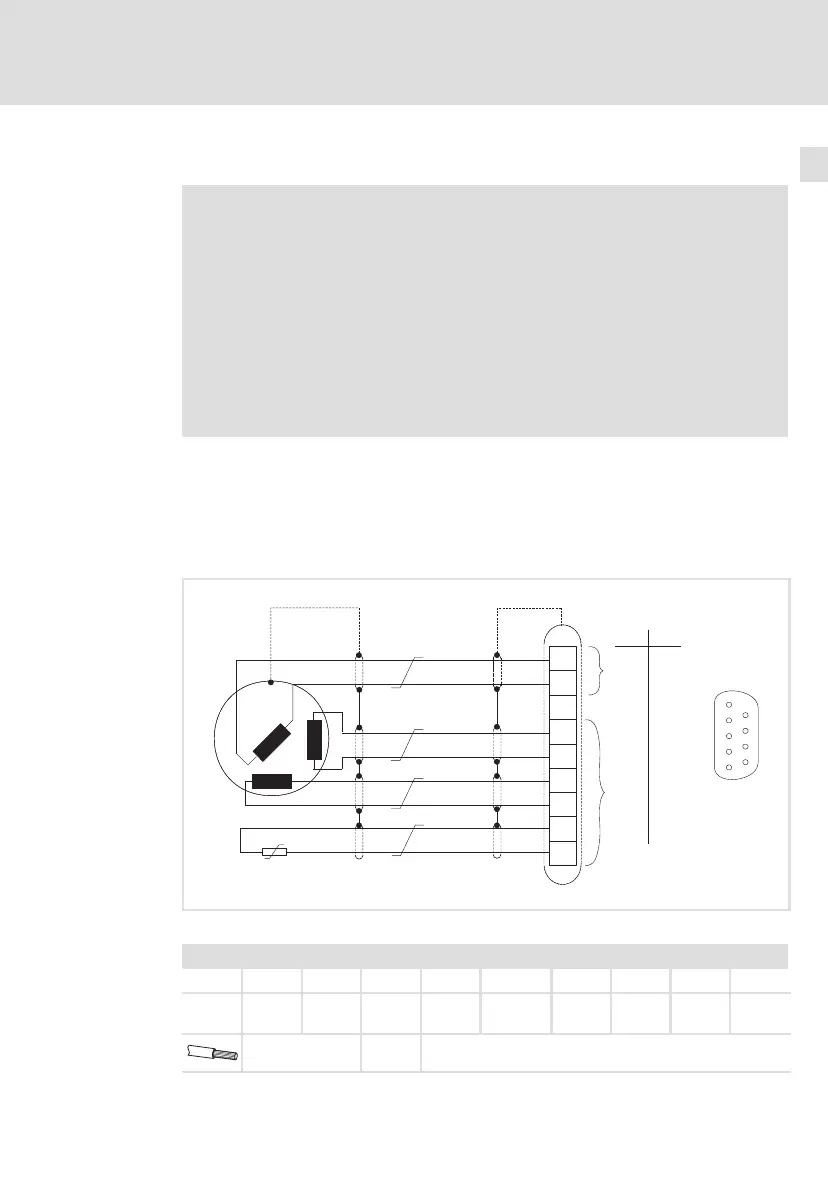

Abb. 5−12 Anschluss Resolver
Belegung der Buchsenleiste X7: Sub−D 9−polig
Pin 1 2 3 4 5 6 7 8 9
Signal +REF −REF GND +COS −COS +SIN −SIN R1
(+KTY)
R2
(−KTY)
0,5 mm
2
(AWG 20)
˘
0,14 mm
2
(AWG 26)
