Installation électrique
Liaison via RS232 (LECOM−A)
6
EDKMF2102 DE/EN/FR 8.0
107

H2 DatenAnschlKlemmen−eigenschaft RS232
2102
RS232
1
6
5
9
2102LEC015

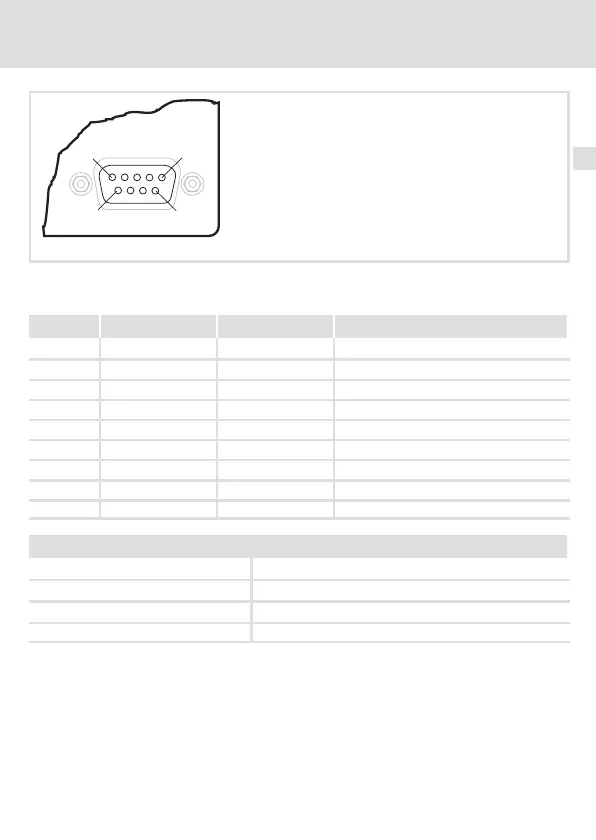

Interface RS232 pour module de communication EMF2102IBC−V001 / −V004 (connecteur
Sub−D femelle, 9 broches)
Broche Désignation Entrée/sortie Affectation
1− − Non utilisé
2 RxD Entrée Ligne de réception de données RS232
3 TxD Sortie Ligne d’envoi de données RS232
4 DTR Sortie Commande de l’envoi
5 GND − Potentiel de référence
6 DSR Entrée Non utilisée RS232
7 T/R(A) Entrée/sortie RS485 (uniquement 2102−V001)
8 T/R(B) Entrée/sortie RS485 (uniquement 2102−V001)
9 Vcc5 Sortie Alimentation +5V / 10 mA
Caractéristiques de la liaison RS232
Supports de communication RS232 (LECOM−A)
Topologie du réseau Point à point
Nombre maximum de variateurs 1
Longueur maximum du câble 15 m
