6 Elektrische Installation
Verbindungsaufbau über RS232 (LECOM−A)
EDKMF2102 DE/EN/FR 8.0
28
H2 DatenAnschlKlemmen−eigenschaft RS232
2102
RS232
1
6
5
9
2102LEC015

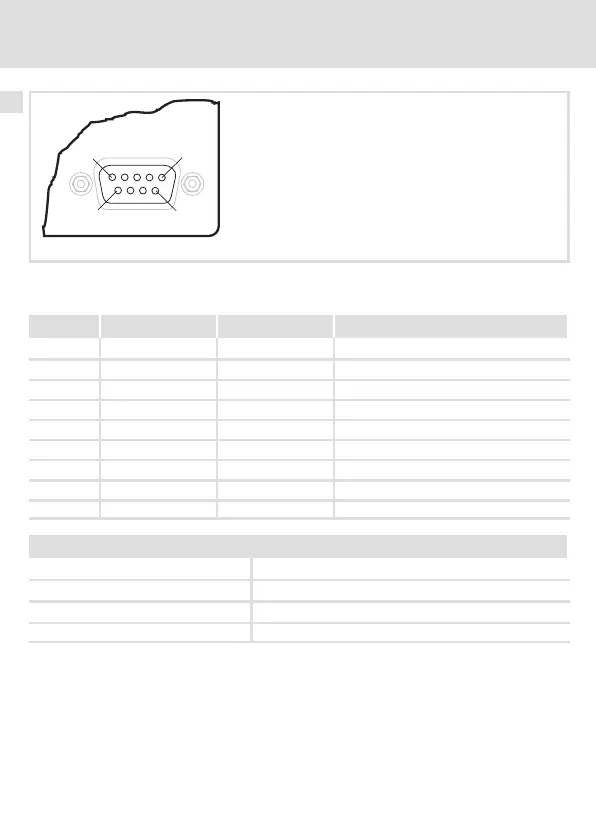

RS232−Schnittstelle für Kommunikationsmodul EMF2102IBC−V001 / −V004 (Sub−D−
Buchse, 9−polig)
Pin Bezeichnung Ein−/Ausgang Belegung
1− − unbenutzt
2 RxD Eingang Datenempfangsleitung RS232
3 TxD Ausgang Datensendeleitung RS232
4 DTR Ausgang Sendesteuerung
5 GND − Bezugspotential
6 DSR Eingang unbenutzt RS232
7 T/R(A) Ein−/Ausgang RS485 (nur 2102−V001)
8 T/R(B) Ein−/Ausgang RS485 (nur 2102−V001)
9 Vcc5 Ausgang Versorgung +5V / 10 mA
Eigenschaften der Verdrahtung für RS232
Kommunikationsmedien RS232 (LECOM−A)
Netzwerk−Topologie Punkt−zu−Punkt
Mögliche Anzahl der Antriebsregler 1
Maximale Leitungslänge 15 m
