Elektrische Installation
Montageschritte
6
l
28
EDKRBS470R DE/EN/FR 10.0

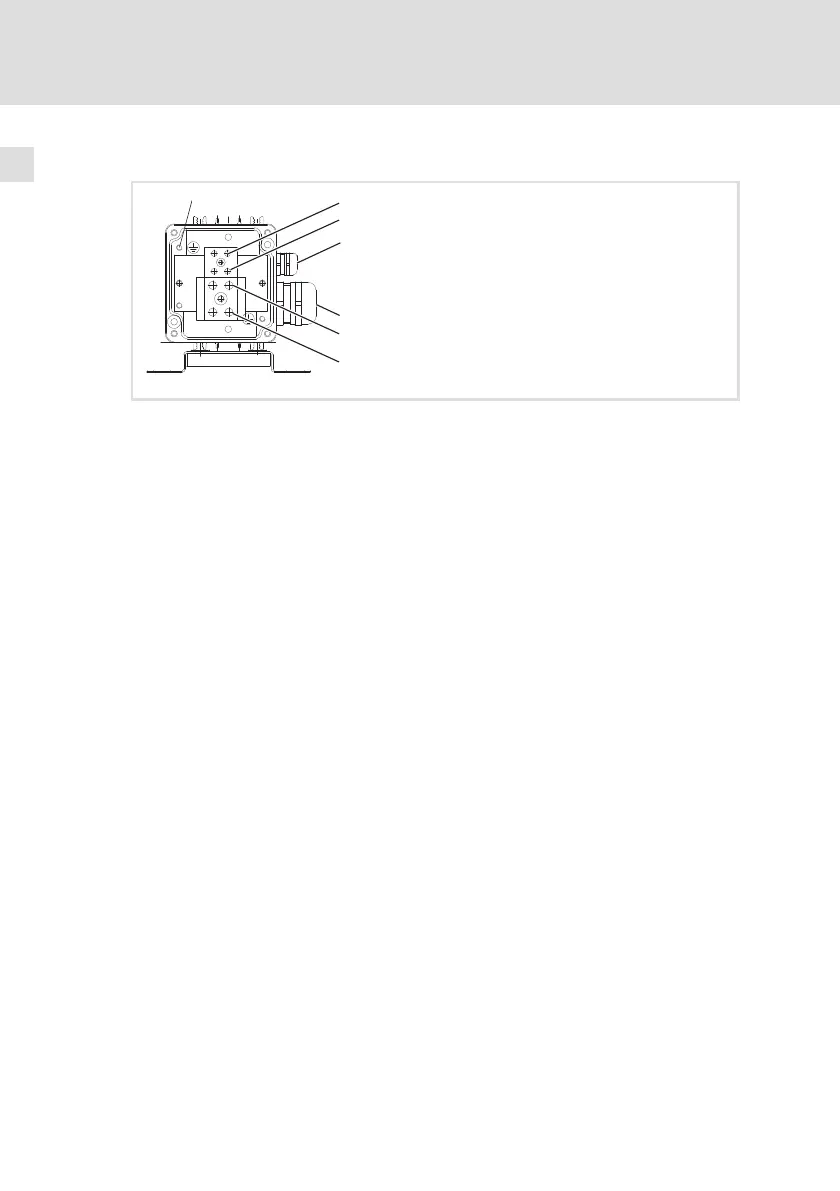

6.4 Montageschritte
1
0
RB1
T1
T2
RB2
PE
ERBSECS006
So schließen Sie den Bremswiderstand an:
1. Grundgerät vom Netz trennen und alle Leistungsklemmen auf
Spannungsfreiheit prüfen.
2. Klemmenabdeckung demontieren.
3. Bremswiderstand−Leitung auflegen:
– Bei einer Leitungslänge bis 0.5 m verdrillte Leitung verwenden
(Anschlussplan Variante 1).
– Bei einer Leitungslänge bis 5 m geschirmte Leitung verwenden
(Anschlussplan Variante 2).
– Leitung durch Kabelverschraubung 0 ziehen.
– Adern am Bremswiderstand am Anschluss RB1, RB2 und PE auflegen,
dabei Anzugsmoment beachten. PE−Anschluss nach EN 61800−5−1
ausführen.
– Kabelverschraubung 0 festziehen.
Bei geschirmter Leitung: Der Schirm muss fest und großflächig mit der
Kabelverschraubung verbunden sein.
– Adern und Schirm am Grundgerät auflegen, dabei Dokumentation des
Grundgerätes beachten.
4. Thermokontakt−Leitungen auflegen:
– Verdrillte Leitung verwenden.
– Leitung durch Kabelverschraubung 1 ziehen.
– Adern am Bremswiderstand am Anschluss T1 und T2 auflegen, dabei
Anzugsmoment beachten.
– Kabelverschraubung 1 festziehen.
– Den Thermokontakt so in die Anlagenüberwachung einbinden, dass bei
Überhitzung des Bremswiderstands die Netzversorgung abgeschaltet
wird.
5. Klemmenabdeckung montieren.
