Lenze x510 - Elektrische Installation; Netzanschluss

Elektrische Installaon
Netzanschluss
HINWEIS
Falsche Anordnung im Schaltschrank.
Fehlfunkon am Gerät.
▶
Beim Einbau in einen Schaltschrank Geräte, die Hochspannung und starke elektromagnesche Störungen
erzeugen, von Kleinspannungsgeräten wie dem IoT Gateway x500 trennen.
HINWEIS
Instabile LAN-Verbindung durch falsche Kabeltypen.
Die LAN-Verbindung kann unterbrochen werden.
▶
Ausschließlich Kabel vom Typ CAT5-S/FTP oder besser verwenden.

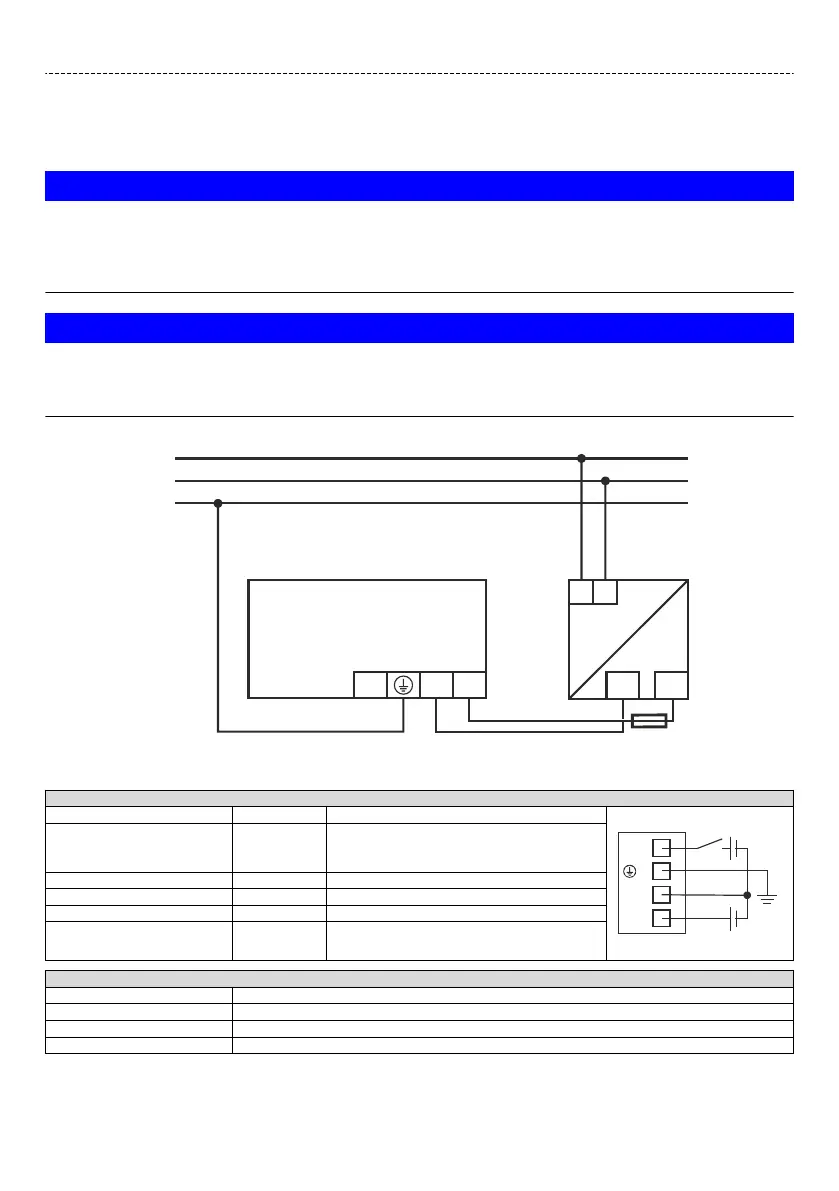

SELV/PELV
(LPS)
L1
N
PE
L1
N
0V
+24
~ =
F
(max. 4 A)
PE
IoT Gateway x500
24E
DI1
GND
Netzanschluss
Anschluss X50
GND
24E
DI1
Digitales Steuersignal
+
-
+
-
12-24 V DC
Anschlusstyp Steckverbinder
Weidmüller BL
5.08/04/180 SN BK BX
Min. Leitungsquerschni mm² 0.75 (AWG18)
Max. Leitungsquerschni mm² 1.5 (AWG14)
Abisolierlänge mm 7
Anziehdrehmoment Nm 0.4
Digitaleingang DI1
Spannungsbereich 0 - 29 V DC
Strombereich (ON) 2 - 5 mA
Spannungsbereich (LOW) 0 - 3 V DC
Spannungsbereich (HIGH) 7 - 29 V DC
Standardmäßig ist der Digitaleingang nicht konguriert und muss nicht verdrahtet werden. Der Digitalein-
gang bietet die Möglichkeit, die VPN-Verbindung des IoT Gateway x500 lokal zu akvieren/deakvieren (ON/
OFF).
