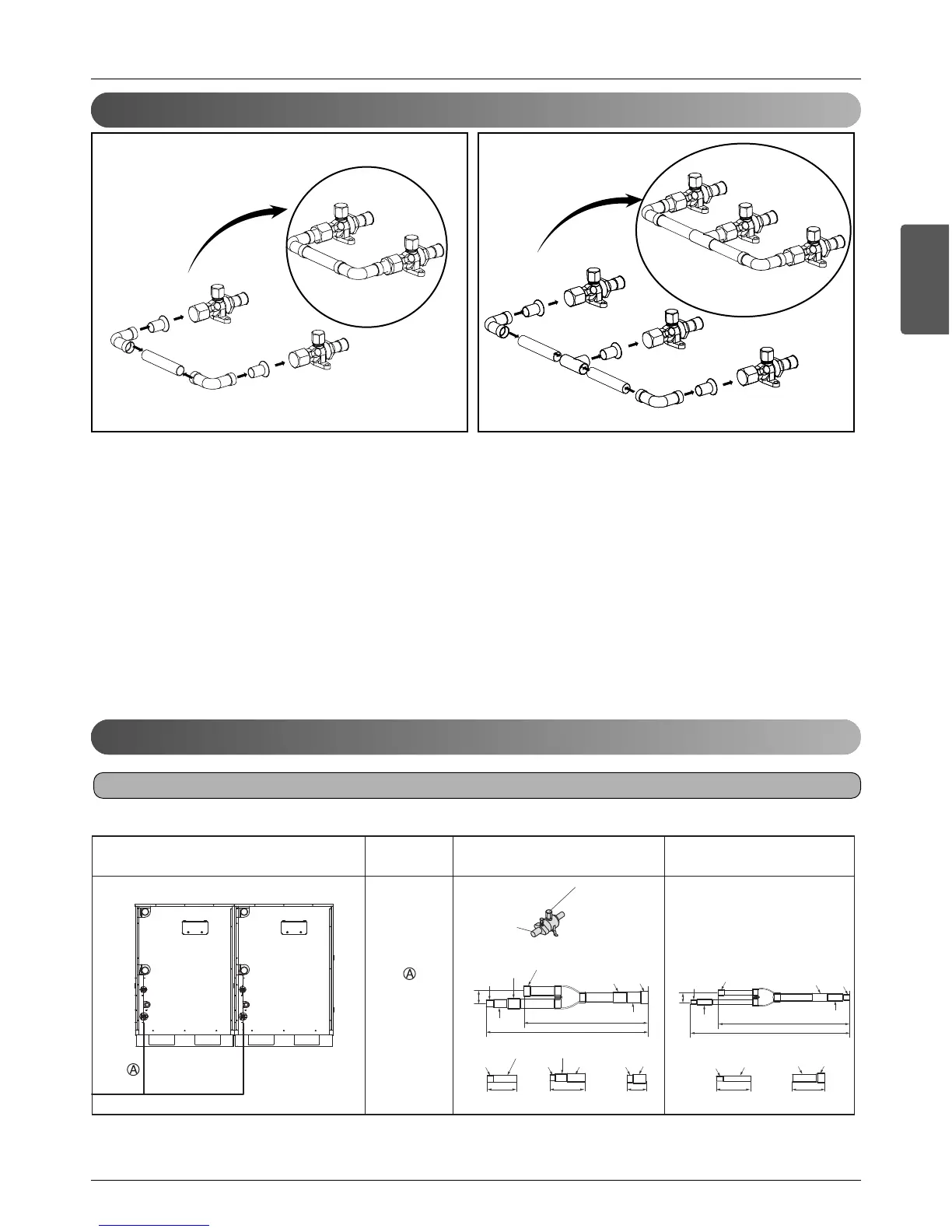

Installation de la tuyauterie de réfrigérant
Slave
Outside Unit
Master
Outside Unit
Slave1
Outside
Unit
Slave2
Outside
Unit
Main
Outside Unit
1) Pour le tuyau commun haute/basse pression, raccordez lʼunité extérieure maître et lʼunité extérieure esclave au tuyau à
lʼaide de coudes.
2) Pour couper le tuyau, raccordez le tuyau commun haute/basse pression après avoir retiré les bavures, les poussières et
les corps étrangers à lʼintérieur du tuyau. Sinon, le produit risque de ne pas fonctionner à cause de la présence de boue
dans le tuyau.
3) Pour le test de fuite en fonctionnement, appliquez une pression dʼazote de 3,8 MPa (38,7 kgp/cm_).
4) Pour la vidange, maintenez un niveau inférieur à 5 torrs par heure après avoir atteint 5 torrs. (Effectuez à nouveau la
vidange lorsque ce critère nʼest pas atteint.)
5) Ouvrez le robinet avec la clé à tête hexagonale.
Branchement de
raccordement
Spécification de la combinaison Tuyau de gaz Tuyau de liquide
ARCNN20
[Unité : mm(inch)]
401(15-25/32)
331(13-1/32)
24
(31/32)
80(3-5/32)
73(2-7/8)
O.D12.7(1/2)
I.D12.7(1/2)
I.D12.7(1/2)
I.D12.7(1/2)
I.D9.52(3/8)
I.D9.52(3/8)
I.D15.88(5/8)
I.D19.05(3/4)
I.D19.05(3/4)
I.D22.2(7/8)
473(18-5/8)
363(14-9/32)
38
(1-1/2)
I.D28.58(1-1/8)
O.D28.58(1-1/8)
I.D28.58(1-1/8)
I.D28.58(1-1/8)
I.D19.05(3/4)
I.D19.05(3/4)
I.D19.05(3/4)
I.D15.88(5/8)
I.D31.8(1-1/4)
I.D34.9(1-3/8)
O.D34.9(1-3/8)
75(2-15/16) 83(3-9/32)
1.
8
3
.D.I
115(4-17/32)
I.D22.2(7/8)
I.D22.2(7/8)
Ne coupez pas le tuyau
à une longueur inférieure à
70 mm
Soufflez de l'azote
lors du brassag
2 unités extérieures 3 unités extérieures
Raccordement de tuyaux communs à haute/basse pression
2 unités extérieures
Raccordement des unités extérieures
