282 | MULTI F OUTDOOR UNIT
Multi F and Multi F MAX Heat Pump System Engineering Manual

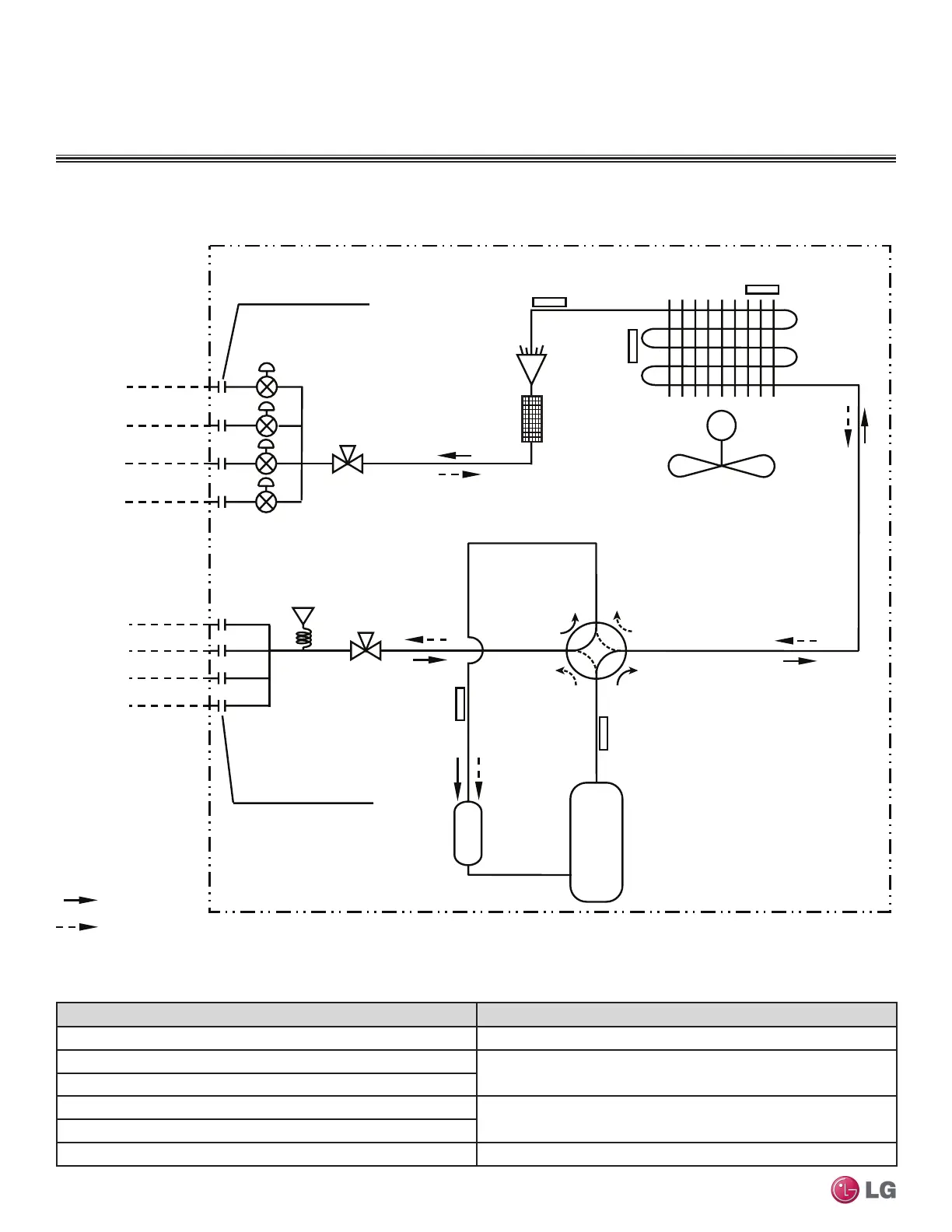

Figure 13: LMU36CHV Refrigerant Flow Diagram.
Table 276: LMU36CHV Thermistor Details.
MULTI F OUTDOOR UNIT
Refrigerant Flow Diagram
Description PCB Connector
Condensing Temperature Thermistor CN_TH4
Condenser Outlet Temperature Thermistor
CN_TH2
Inlet Air Temperature Thermistor
Discharge Temperature Thermistor
CN_TH3
Suction Temperature Thermistor
Pressure Sensor CN_TH1
M
Discharge
Temperature
Thermistor
Suction
Temperature
Thermistor
Inverter
Accumulator
Compressor
Electronic
Expansion
Valve
Strainer
Condenser Out
Temperature
Thermistor
Inlet Air
Temperature
Thermistor
Flare Connection
Flare Connection
Condensing
Temperature
Thermistor
ROOM A
ROOM A
ROOM B
: Cooling
: Heating
ROOM B
ROOM C
ROOM D
Main SVC V/V
ROOM C
ROOM D
Main SVC V/V
Pressure
Sensor
