TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.3
5.4

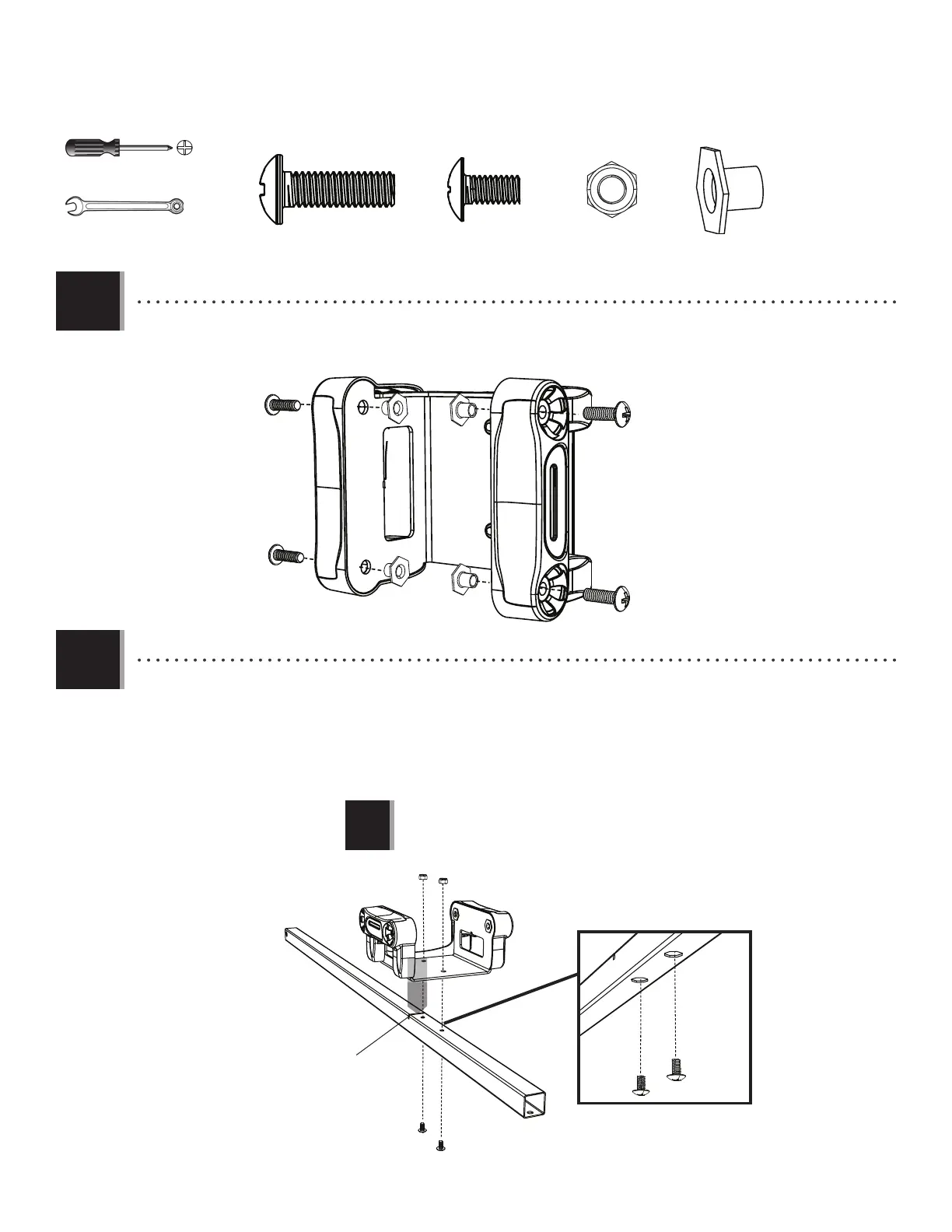

• Secure the handle grips with the hardware indicated.
• Attachez bien les manches à l’aide de la quincaillerie indiquée.
• Sujete los mangos usando el herraje indicado.
• Attach the handle assembly to the outer tube (ALB) with the hardware shown. Fit the lock tab (CNF) (not shown) into
the notch on the outer tube.
• Attachez l’assemblage de la poignée au tube externe (ALB) à l’aide de la quincaillerie indiquée. Fixez la languette de
verrouillage (CNF) (pas illustrée) dedans l’encoche sur le tube externe.
• Sujete el ensamble de la manivela al tubo externo (ALB) usando el herraje indicado. Fije la lengüeta de cierre (CNF)
(no ilustrada) dentro de la muesca en el tubo externo.
CNI (x4)
AAJ (x4)
CNH (x2)
AZP (x2)
CNI
CNI
CNI
CNI
AAJ
AAJ
AAJ
AAJ
7/16" (≈11 mm)
• Make sure that the inner channel (AKQ) has been removed from the outer tube before performing this step.
• Assurez-vous que le canal interne (AKQ) a été retiré du tubo externe avant de réaliser cette étape.
• Asegúrese que el canal interno (AKQ) ha sido retirado del tubo externo antes de ejecutar este paso.
!
CNH
AZP
ALB
ALB
Notch
Muesca
Encoche
CNH
AZP
CNH
CNH
(2)
To Next Page
